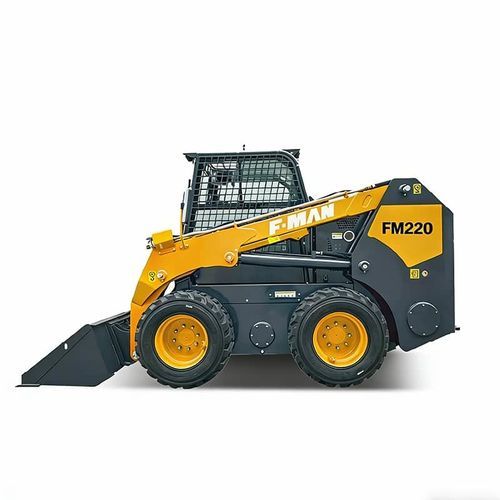

内燃機関式スキッドステアローダー FM220

ディーゼル

概要
FM220は造園、軽作業、小規模建設向けのコンパクトなスキッドステアローダーです。狭所での作業を想定して設計され、0.15 m³のバケットと最大作業高さ3140 mmを備えています。

技術仕様 — 基本

• 運転質量：1640 kg
• 定格荷重：344 kg
• バケット容量：0.15 m³
• 転倒荷重：720 kg
• ブレイクアウト力：8.3 kN
• 牽引力：11.8 kN
• 外形寸法（L×W×H）：2675 × 980 × 1840 mm

エンジン

• 型式：Xinchai 3B11×41
• 定格出力：18.5 kW @ 3000 rpm
• 排気量：1.123 L
• 燃料消費率：245 g/kW·h
• 排出ガス規格：National IV

油圧システム

• 標準油圧流量：60 L/min @ 2200 rpm
• 制御方式：パイロットコントロール
• 標準油圧：21 MPa

駆動系

• 走行速度（前進・後退）：9.5 km/h
• タイヤサイズ：6.5-10/5.00

電装

• 電圧：12 V
• バッテリー容量：120 Ah

補給容量

• 走行モータ排気量：245 cc/r
• 冷却系容量：6 L
• エンジンクランクケース：5 L
• 燃料タンク：35 L
• 油圧タンク：14 L

寸法と作業データ

• 最大作業高さ：3140 mm
• バケットピン高さ：2371 mm
• キャブ天井高：1840 mm
• バケット水平時の最大高さ：2240 mm
• アタッチメント無し長さ：1960 mm
• 標準バケット装着時長さ：2675 mm
• 排出高さ：1795 mm
• リーチ（ロールバック）：540 mm
• ホイールベース：722 mm
• 最低地上高：145 mm
• アタッチメント無し前方旋回半径：610 mm
• 前方旋回半径：1935 mm
• 後方旋回半径：820 mm
• テール長：777 mm
• 両輪間中心距離：830 mm
• バケット幅：980 mm
• 最大排出角：38°
• 地上でのバケット角：28°
• 最大ロールバック角：97°
• スタート角：25°

オプション／アタッチメント

• コールドスタート
• オープンキャブ
• ソリッドタイヤ
• スパイラルドリル
• エクスカベータ
• ベベルスイーパー
• クローズドスイーパー
• フォーク
• スノーブレード
• スノーブロワー
• ツリープランター
• フォーインワンバケット
• 着脱式バケット歯
• 着脱式バケットブレード
• 温風ブロワー

主な仕様

• 型式：FM220
• ブランド：FMAN
• 運転質量：1640 kg
• 定格荷重：344 kg
• バケット容量：0.15 m³
• エンジン：Xinchai 3B11×41、18.5 kW @ 3000 rpm、1.123 L
• 燃料消費：245 g/kW·h
• 標準油圧流量：60 L/min @ 2200 rpm；標準油圧：21 MPa
• 走行速度：9.5 km/h
• タイヤ：6.5-10/5.00
• 燃料タンク：35 L；油圧タンク：14 L；冷却系：6 L；エンジンオイル：5 L
• 外形寸法（L×W×H）：2675 × 980 × 1840 mm
