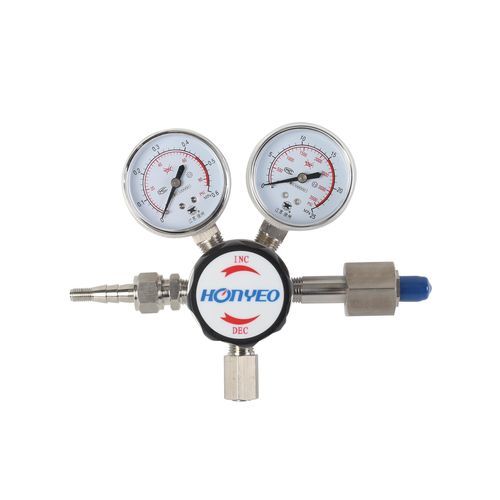

ガス圧力調整器 YQJG (F) series

膜一段真ちゅう製

製品概要
YQJG(F)シリーズのパネル用減圧弁（型式 YQJG(F)-＊a、YQJG(F)-＊b、YQJG(F)-＊c）は、高純度ガスや標準混合ガスなどの高圧ガスの精密な圧力制御を目的としています。配管や計器パネルへの取り付けが可能で、計測・制御機器、化学、食品、環境保全などの分野で広く使用されます。

製品特徴

• 一段式減圧弁で、配管およびパネル取付に適しています。
• 材質選択：非腐食性ガス用に黄銅、腐食性ガス用にステンレス316L。
• 弁膜：金属膜；シール材：PTFE（高純度ガスでの二次汚染を防止）。
• 多チャネルフィルターを内蔵した簡潔かつ実用的な構造。長寿命で各種ガスの使用に適しています。
• 高圧仕様で優れた気密性を有し、高圧ガスや標準混合ガスの精密圧力制御に適しています。

型式バリエーション／選定上の注意

• 提供型式群：YQJG(F)-＊a、YQJG(F)-＊b、YQJG(F)-＊c（接続・配置・用途により仕様が異なります）。
• 選定支援や流量特性（選定図、曲線）は図面／ダイアグラムとして提供され、異なる運転条件での選定に役立ちます。

用途

• 高純度ガスおよび標準混合ガスの精密な圧力制御。
• 計装・計測機器、化学プロセス、食品技術、環境保全などの産業分野。

技術仕様

• 最大入口圧：15 MPa
• 出口圧（選択肢）：0.12 MPa / 0.2 MPa / 0.45 MPa / 0.75 MPa
• 圧力安定性：ガス源圧が5–15 MPaの範囲で、入口圧が1 MPa変化したときの出口圧変化は7 x 10^-3 MPa以下。
• 流量特性：入口圧 > 2 MPa かつ定格範囲内で流量が調節される場合、出口圧の変動は出口圧計の目盛上限の±6%を超えないこと。
• 内外漏れ率：< 5 x 10^-9 Pa·m³/s
• 弁／シール材質：金属膜（弁）、PTFE（シール）
• 材質選択：黄銅 / ステンレス316L
• 多チャネルフィルター内蔵
• 外形寸法：製品図面／ダイアグラム参照
• 梱包寸法：205 x 175 x 145 mm
