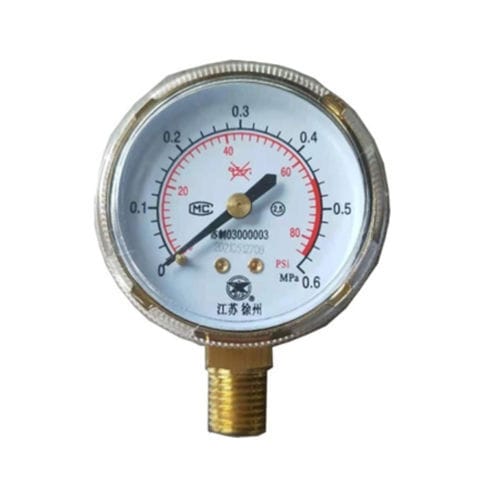

ダイヤルゲージ YO-50相対ねじ式NPT 1/4
お気に入りに追加する
商品比較に追加する
特徴
- 表示
- ダイヤル
- 圧力の種類
- 相対
- 設置
- ねじ式
- 接続部
- NPT 1/4
- 材質
- ステンレススチール製, 真ちゅう製, スチール製
- 技術
- ブルドン管
- 応用
- プロセス
- その他の特徴
- コンパクト
- 圧力
最少: 0 bar
(0 psi)最大: 300 bar
(4,351.13 psi)- 精度
2.5 %
- ダイヤル径
最少: 25 mm
(1 in)最大: 50 mm
(2 in)- 動作温度
最少: -20 °C
(-4 °F)最大: 60 °C
(140 °F)
詳細
製品名
注意
概要
利用可能な測定範囲／バリエーション（抜粋）
バリエーション／材料
文字盤直径／形式
その他の注意点
特性／仕様
- 圧力計ヘッド YO-50（複数の測定範囲を揃えたシリーズ）
注意
- 油性／脂性物質との接触は厳禁です。
概要
- 工業用圧力計ヘッドシリーズ（YO-50）。複数の構造（ケース：鉄またはステンレス、特定バリアントではゴムコーティングやABSケースあり）で提供。
- 多数の圧力レンジに対応（下記の利用可能なレンジ参照）。
- 取付方向：ラジアル（径方向）。
- 使用環境：-20℃～+60℃、相対湿度85%以下。
利用可能な測定範囲／バリエーション（抜粋）
- 0 ~ 0.1 MPa
- 0 ~ 0.16 MPa
- 0 ~ 0.25 MPa
- 0 ~ 0.6 MPa
- 0 ~ 1 MPa
- 0 ~ 1.2 MPa
- 0 ~ 2.5 MPa
- 0 ~ 4 MPa
- 0 ~ 16 MPa
- 0 ~ 25 MPa
- 0 ~ 25 bar
- 0 ~ 100 bar
- 0 ~ 250 bar
- 0 ~ 300 bar
- 0 ~ 2000 PSI
- 0 ~ 3000 PSI（その他のPSIスケール／バリエーションあり）
バリエーション／材料
- 標準：ケース 鉄、ムーブメント 真鍮、接続 真鍮。
- ステンレス仕様：ケース 316、ムーブメント 316L、接続 316L（耐食性を高めた用途向け）。
- 腐食性媒体向け特殊合金：一部バリエーションでブールドン管／接続にハステロイ等を採用（塩素系媒体対応として明記されている場合あり）。
- ケース仕上げ：チタニウムゴールドや金属調、特定バリアントでは黒色ケースにゴム被覆、コンパクト仕様の一部はABSケースを採用。
文字盤直径／形式
- YO-50系の一般的な文字盤直径：Ø 50 mm。
- 小型仕様（例：YO-30）：Ø 36 mm。
- 非常にコンパクトなモデル（特定のYO-30／YO-40）：Ø 25 mm または Ø 40 mm。
その他の注意点
- 接続サイズ（よく表示される）：NPT 1/4（一部に左ネジ指定あり）。
- 精度等級：クラス2.5（標準バリエーション）。
- 多くのYO-50バリエーションの典型質量：約110 g（仕様により変動、例：~106 g、~130 gなど）。
- 取付方式：ラジアル（ほとんどのYO-50バリエーション）。
特性／仕様
- ブランド：Xuzhou Hongye
- 型番／シリーズ：YO-50
- 材料（標準）：ケース（鉄）、ムーブメント（真鍮）、接続（真鍮）
- オプション材料：ケース／ブールドン管／接続を316／316LまたはHastelloyで提供する耐食性バリエーションあり
- 文字盤直径：標準Ø 50 mm（YO-50）；他シリーズ／バリエーション：36 mm、40 mm、25 mm
- 測定範囲（抜粋）：0~0.1 MPa; 0~0.16 MPa; 0~0.25 MPa; 0~0.6 MPa; 0~1 MPa; 0~1.2 MPa; 0~2.5 MPa; 0~4 MPa; 0~16 MPa; 0~25 MPa; 0~25 bar; 0~100 bar; 0~250 bar; 0~300 bar; 0~2000 PSI; 等
- 接続サイズ：NPT 1/4 が一般的（場合により左ネジ）
- 精度等級：クラス2.5（標準）
- 動作温度範囲：-20 ℃～+60 ℃
- 相対湿度：≤ 85%
- 質量：標準で約110 g（バリエーションにより変動）
- 取付：ラジアル
