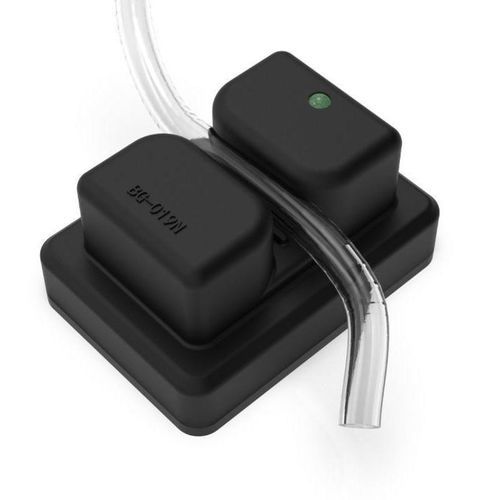

流量検出器 BG series

気泡バブル超音波

Overview
BGシリーズの超音波バブルセンサーは、ドライカップルの非侵襲検出器で、軟質チューブ内の気泡および気液二相状態を高精度に検出します。超音波パルス技術とMCUによるパラメータ設定により、応答速度、遅延、感度を調整して、医療、バイオ医薬、食品、産業オートメーション、流体制御用途に対応します。

Applications

• 医療機器：透析装置、補助人工心臓、臓器灌流システム、人工心肺装置、血液ポンプ。
• バイオ医薬：一次使用リアクター、発酵槽、細胞培養システム、ワクチン生産ライン、タンジェンシャルフローフィルトレーション、液体クロマトグラフ。
• 食品・飲料：牛乳、ジュース、ビール生産ライン、計量・充填装置。
• 産業オートメーション：充填機、噴霧/塗装システム、冷却・潤滑回路、上下水処理。
• 研究・実験用の流体監視。

Product Features

• ドライカップリング：カップリング剤不要の非侵襲測定。チューブはセンサー溝に押し込んで密着させます。
• 応答調整：MCUパラメータで応答速度、遅延、感度を設定可能。
• 色に依存しない検出：チューブや流体の色に影響されません。
• 複数サイズ対応：外径範囲に対応する標準モデルを用意。OEM／カスタム対応可。
• 複数出力モード：自動化制御システムとの連携が可能。
• コンパクトな筐体：電子回路はABSハウジングに内蔵。

Product selection

• BG013N — 対応チューブ外径：1/8 in (3.2 mm)；内径：1/16 in (1.6 mm)
• BG016N — 対応チューブ外径：5/32 in (4.0 mm)；内径：1/16 in (1.6 mm)
• BG019N — 対応チューブ外径：3/16 in (4.8 mm)；内径：1/16 in (1.6 mm)
• BG025N — 対応チューブ外径：1/4 in (6.4 mm)；内径：1/8 in (3.2 mm)
• BG031N — 対応チューブ外径：5/16 in (7.9 mm)；内径：3/16 in (4.8 mm)
• BG038N — 対応チューブ外径：3/8 in (9.5 mm)；内径：1/4 in (6.4 mm)
• BG050N — 対応チューブ外径：1/2 in (12.7 mm)；内径：3/8 in (9.5 mm)
• BG056N — 対応チューブ外径：9/16 in (14.3 mm)；内径：3/8 in (9.5 mm)
• BG075N — 対応チューブ外径：3/4 in (19.0 mm)；内径：1/2 in (12.7 mm)

Technical specifications

• 検出可能流体：水、血液、生理食塩水、飲料、燃料、塗料など音響的に透明な液体。
• 対応チューブ材質：PVC、シリコン、PE、PUR等。内外面は滑らかで繊維や金属編組を含まないこと。理想的な肉厚は外径の10–20%。チューブを測定溝底まで押し込み密着させてください。
• ハウジング材質：ABS。
• 入力電圧：5–30 VDC。
• 消費電流：< 50 mA。
• 動作温度：0°C–60°C；保管温度：-20°C–70°C。
• 相対湿度：30%–90%（結露なし）。大気環境：腐食性ガスを含まないこと。
• セルフテスト：オプション機能。Self Testピンに外部0Vを入力するとセンサーは気体検出を報告しLEDが状態を示します。
• 出力：TTL互換信号。

Summary

• 検出方式：超音波パルス、ドライカップル、非侵襲。
• MCUにより感度・応答時間を設定可能でプロセスラインへの統合が容易。
• 適用分野：医療、バイオ医薬、食品・飲料、新エネルギー、産業オートメーション等。
• 外径1/8 in〜3/4 inをカバーする多数モデルを用意、カスタム対応可能。
