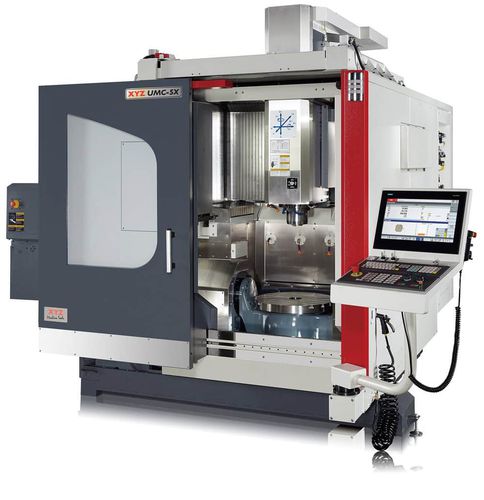

5軸フライス盤 XYZ UMC-5X

縦型BT 40HSK A-63

高精度、高速、同時5軸のVMCを実現するために、最先端の製造技術と最新のアップグレードされた性能仕様が組み合わされています。 XYZ UMC-5Xは、複雑で多面的な加工に特化した設計になっています。 標準装備 -シーメンス840DSL 19″タッチスクリーンコントロール（TNC 640 HSCI ハイデンハインオプション）。 -フル5軸加工機能 -マルチフェイスマシニング -3軸用リニアスケール -ハイデンハイン RCN238 高解像度ロータリースケールエンコーダー（ピボットセンター） +5秒アーク -オイルスキマー -DCM - ダイナミックコリジョンモニタリング -TSC - サーマルスピンドルコンペンセーション -SVS - スピンドル振動の監視 -クーラントガン -スワーフコンベヤー＆ビン -20気圧スルースピンドルクーラント オプション装置 自動運転用ロボット トラオリ/キネマティック用基準球（データムセッティング用） 15,000rpm ダイレクトドライブスピンドル ビルトインスピンドル (18,000 / 24,000 rpm) サイドマウントダブルアーム式ATC（32/48/60本用） 高圧ポンプ（70bar）によるスルースピンドルクーラント ワークセッティングプローブ ツールセッティングプローブ A'傾斜軸のピボットポイントとC'回転軸の回転中心の設定は、加工パーツの精度と正確さを左右する重要なポイントです。キネマティック機能では、テーブル上に精密ボールを取り付け、スピンドルプローブを使用してテーブルが異なる位置に移動する際にボールの位置を測定することで、これらの重要なポイントを算出することができます。測定されたポイントをもとに、コントロールは回転中心を計算し、常に最高の精度を確保するためにピボットします。
