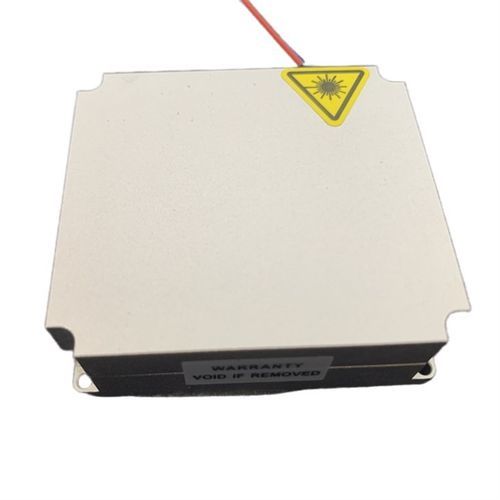

パルスレーザー モジュール

ナノ秒ファイバー光ファイバー

製品説明
1550 nmのナローバンド幅パルスファイバーレーザーで、目の安全性を考慮して設計されています。本モジュールはMOPA（Master Oscillator Power Amplifier）構成を採用し、シード光源にDFB型半導体レーザーを使用します。最適化された増幅段により、キロワット級のピーク出力とナノ秒幅のパルスを実現します。モニタ出力を内蔵しており、ソリッドステートLiDARの発光源や光ファイバセンシング、自由空間光通信に適しています。

用途

• 光ファイバセンシング
• 自由空間光通信
• LiDAR（ソリッドステート）

特長

• キロワット級ピーク出力（パルス）
• 高い電気光学変換効率
• 安定動作と信頼できるモニタリング設計

代表的な仕様（表）
項目 | 単位 | 最小 | 代表値 | 最大
中心波長 | nm | - | 1550 | -
パルス幅 | ns | 1 | - | 10
パルス繰返し周波数 | KHz | 100 | - | 2000
モニタ光 | µW | - | 0.5 @ 100KHz, 5ns | -
サイドモード抑圧比 | dB | - | 25 | -
出力パルスピークパワー | KW | - | 1 | -
最大出力平均光パワー | W | - | 1 | -
出力光アイソレーション | dB | - | 40 | -
トリガー種類 | - | - | 外部トリガー | -
出力ファイバ種類 | - | - | SMF-28e | -
出力ファイバ長さ | m | - | >0.8（動作光/モニタ光） | -
出力ファイバコネクタ | - | - | FC/APC | -
動作温度 | °C | -40 | - | 85
保存温度 | °C | -40 | - | 85
寸法 | mm | - | 55*50*19 | -
動作電圧 | VDC | - | 12 | -

仕様 / 技術仕様

• 中心波長：1550 nm
• パルス幅：1 ns（最小）— 10 ns（最大）
• パルス繰返し周波数：100 KHz（最小）— 2000 KHz（最大）
• モニタ光：0.5 µW @ 100 KHz, 5 ns
• サイドモード抑圧比：25 dB
• 出力パルスピークパワー：1 KW
• 最大出力平均光パワー：1 W
• 出力光アイソレーション：40 dB
• トリガー種類：外部トリガー
• 出力ファイバ種類：SMF-28e
• 出力ファイバ長さ：>0.8 m（動作光/モニタ光）
• 出力ファイバコネクタ：FC/APC
• 動作温度：-40〜85 °C
• 保存温度：-40〜85 °C
• 寸法：55 × 50 × 19 mm
• 動作電圧：12 VDC
