コード式電動ドライバー SM 206

ストレート自動

製品情報

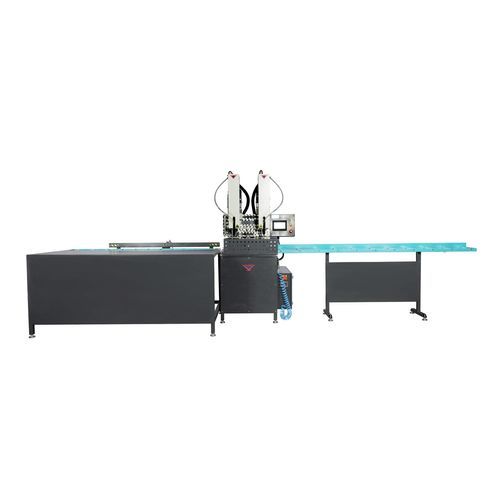

この機械は、PVC製ドア・窓用プロファイルに補強鋼板を高精度かつ高能率で取り付けるためのものです。PVCプロファイルは手動でねじ締めユニットに投入されます。二頭式のねじ締めユニットが、操作者パネルに設定された寸法に従って同時にねじ締めを行います。ねじ締め後、プロファイルは自動で排出スタンドへ搬送され、順次整列されます。

主な特徴

• ねじ供給：空気圧式および自動供給
• ねじ締めサイクル完了後の自動停止
• ねじ間隔を画面で選択可能
• センサーによる自動ねじ間隔測定
• 4種類のプロファイル幅に対応
• 二頭同時ねじ締め機能
• 誤操作防止の保護センサー
• 特殊ねじ用の高さ調整センサー
• ねじ締め中の自動プロファイルクランプ
• プロファイル支持用の空気圧ストップ
• ねじの自動排出
• 耐久設計とビットの容易な交換
• 画面からの手動ねじ供給オプション
• 処理後の自動排出用エグジットコンベヤ
• 平均ねじ締め時間：1.7 秒/個
• 推奨補強板厚：3.0 mm
• 二重ラインでのねじ締めに対応
• 薄型プロファイルのねじ締めに適した機械構造

標準付属品

• 右側給片テーブル、左側排出テーブル

技術仕様表
150x522x190
475 Kg / 415 Kg

仕様 / 技術的特性

• 型式：SM 206
• 用途：PVCドア・窓プロファイルへの補強鋼板の全自動二頭式ねじ締め
• 供給：プロファイルは手動でねじ締めユニットへ投入
• ねじ締めヘッド：二頭式 — 同時二点ねじ締め
• ねじ供給方式：空気圧式および自動；画面からの手動供給オプションあり
• ねじ間隔：操作パネルで選択可能、センサーによる自動測定
• 対応プロファイル幅：4種類
• 保護機能：保護センサー、特殊ねじ用高さセンサー、自動クランプ
• 支援装置：プロファイル支持用の空気圧ストップ
• ねじ処理：ねじの自動排出
• 保守：耐久設計と容易なビット交換
• 排出：処理後の自動排出用コンベヤ
• 性能：平均ねじ締め時間 1.7 秒/個
• 推奨板厚：3.0 mm
• 能力：二重ラインねじ締め対応、薄型プロファイル向け設計
• 外形寸法（技術表記）：150x522x190
• 重量（技術表記）：475 Kg / 415 Kg
