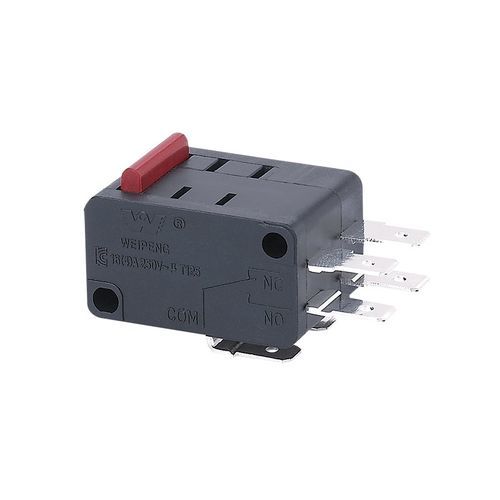

レバーマイクロスイッチ HK-14-16AP-1118

2極DPDT防塵

製品概要
密閉型DPDT（二極二投）マイクロスイッチ、型番 HK-14-16AP-1118。組み合わせ型／二重組み合わせ型で提供され、バリアントにより最大16 A対応。家庭用機器、電子機器、産業機器のスイッチング用途向けに設計されています。

電気定格

• 電流: 5(2)A、10(3)A、15A、16(3)A、16(4)A、21(8)A、25A
• 電圧: AC 125 V / 250 V、DC 12 V / 24 V
• 認証: UL、cUL (CSA)、VDE、KC、ENEC、CQC、TUV、CE

動作特性

• フリーポジション (FP): 15.9±0.2 mm
• 作動位置 (OP): 14.9±0.5 mm
• 復帰位置 (RP): 15.2±0.5 mm
• 全行程: 13.1 mm
• 作動力 (OF): 0.25 ~ 4 N
• プリトラベル (PT): 0.5 ~ 1.6 mm
• オーバートラベル (OT): ≥1.0 mm
• 動作差 (MD): ≤0.4 mm

スイッチの技術特性

• 1 接触抵抗 — ≤30 mΩ（初期値）
• 2 絶縁抵抗 — ≥100 MΩ @ 500 VDC
• 3 耐電圧 — 非接続端子間: 1000 V / 0.5 mA / 60 s; 端子と金属フレーム間: 3000 V / 0.5 mA / 60 s
• 4 電気寿命 — ≥50,000 サイクル
• 5 機械寿命 — ≥1,000,000 サイクル
• 6 使用温度 — -25 ~ 125 °C
• 7 動作周波数 — 電気: 15 サイクル; 機械: 60 サイクル
• 8 耐振動 — 周波数: 10 ~ 55 Hz; 振幅: 1.5 mm; 三方向
• 9 はんだ付け特性 — 浸漬部の >80% がはんだで被覆されること; はんだ付け温度: 235±5 °C; 浸漬時間: 2~3 s
• 10 はんだ熱耐性 — 浸漬はんだ付け: 260±5 °C 5±1 s; 手はんだ: 300±5 °C 2~3 s
• 11 安全認証 — UL、CSA、VDE、ENEC、TUV、CE、KC、CQC
• 12 試験条件 — 周囲温度: 20±5 °C; 相対湿度: 65±5 %; 気圧: 86~106 kPa

用途
家庭用機器、電子機器、オートメーション機器、通信機器、自動車電子機器、電動工具など、密閉型DPDTスイッチが必要な各種スイッチング用途に適しています。

電源スイッチ配置の注意点
スイッチはタイミングやインターフェースなどの敏感な部品から離し、電源端子の近くに配置してください。主要電源経路とグラウンドを分け、コア部品（入力フィルタ、スイッチ用トランジスタ、制御回路、出力フィルタ）を適切に配置してください。高電流ループをコンパクトに保ち、サンプリング抵抗や制御部品は制御ICの近くに、フィルタコンデンサは対応ピンの近くに配置してください。

仕様 / 技術仕様

• 型番: HK-14-16AP-1118
• シリーズ: HK-14 二極シリーズ
• 接点タイプ: DPDT 組合せマイクロスイッチ
• 電流オプション: 5(2)A、10(3)A、15A、16(3)A、16(4)A、21(8)A、25A
• 電圧オプション: AC 125 V、AC 250 V、DC 12 V、DC 24 V
• 認証: UL、cUL (CSA)、VDE、KC、ENEC、CQC、TUV、CE
• 電気寿命: ≥50,000 サイクル
• 機械寿命: ≥1,000,000 サイクル
• 使用温度: -25 ~ 125 °C
• 耐電圧: 非接続端子間 1000 V; 端子と金属フレーム間 3000 V
• 主要トラベルパラメータ: FP 15.9±0.2 mm; OP 14.9±0.5 mm; RP 15.2±0.5 mm; 全行程 13.1 mm
• 作動力: 0.25 ~ 4 N
• プリトラベル: 0.5 ~ 1.6 mm; オーバートラベル: ≥1.0 mm; 動作差: ≤0.4 mm
• はんだ付け: 浸漬 260±5 °C 5±1 s; 手はんだ 300±5 °C 2~3 s
