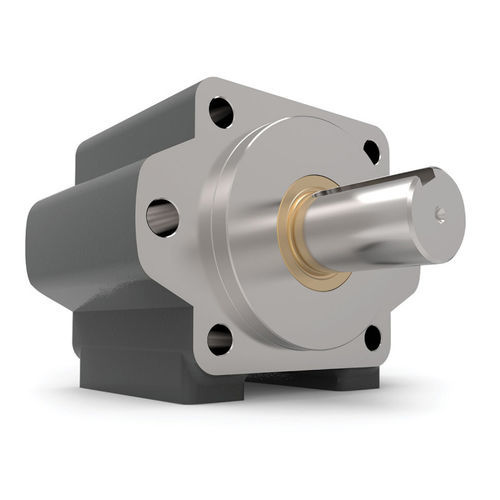

垂直方向軸受ユニット OHLA 928

円錐ころ鋳鉄製スチール製

概要
OHLAシリーズ928は、出力側に出力軸接続を備えたオーバーハング荷重アダプタです。SAEマウント規格に準拠して設計され、前面および底面への取り付けが可能です。OHLA 928はラジアル及びアキシャル荷重を補償し、内部汚染バリアとシーリングにより最大1900 rpmまでの安定した動作を実現します。

主な特長

• 出力側軸接続により直接連結が可能
• SAEマウント（前面および底面取付け）
• 2本または4本ボルトのSAE C構成
• ラジアルおよびアキシャル荷重に対する保護
• 入力側ギアプロファイルのオプション
• 高荷重対応のテーパーローラーベアリング
• 使用回転数：最大1900 rpm
• シーリング：ガータースプリング付きダブルリップシール
• 内部汚染バリア
• 各種駆動系のアウトリガーベアリングとして適合

取付けと接続
SAEマウント規格に準拠して設計されています（一般参照 SAE B、特定の2または4ボルト仕様は SAE C）。前面または底面に取り付け可能です。出力側軸接続により駆動機器へ直接連結でき、取り付けが容易です。

用途・機能
油圧システムやその他の駆動配置において、オーバーハング荷重の支持およびラジアル・アキシャル荷重からの保護が必要な場合のアウトリガーベアリングソリューションを提供します。

資料
詳細な寸法、オプション、CADデータについては、データシートおよび製品カタログをご参照ください。選定および取付けには製品資料を参照してください。

仕様

• 型式 / シリーズ：OHLA シリーズ 928
• 軸接続：出力側直接軸接続
• 取付規格：SAE（前面および底面取付）；2または4ボルト仕様は SAE C
• 荷重保護：ラジアルおよびアキシャル荷重
• 入力オプション：ギアプロファイルあり
• ベアリング：高荷重対応テーパーローラーベアリング
• 最大使用回転数：最大1900 rpm
• シーリング：ガータースプリング付ダブルリップシール
• 特徴：内部汚染バリア
