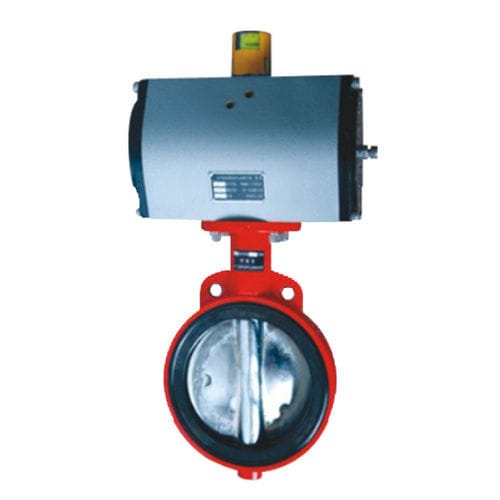

バタフライバルブ D671X

空圧式制御小規模

1.バルブシール対は特殊配合材料で作られており、耐熱性、耐食性、耐摩耗性などの特性を備えている。 2.小型でポータブル、シンプルな構造、分解と組み立てが簡単、様々な媒体に適し、温度は150℃を超えない。 3.シール性が良い。 4.操作トルクが小さく、開閉が速い。 5.スイッチ位置の表示が明確。 6.取り付け位置、角度に制限がありません。 使用と設置のポイント 2.3 "と4 "バタフライバルブは80x90で操作され、出力シャフトの正方形の出口は12x12mmです。 5 "および 6 "蝶弁は 125x90 度の頭部を採用し、出力シャフトの正方形の出口は 16x16mm です。 8 "と10 "バタフライバルブは160x90度ヘッドを採用し、出力シャフトの正方形の出口は22x22mmです。 3.空圧ヘッドにはA吸気口とB吸気口があります。A吸気口(G1/4")を吸気するとバタフライバルブが開き、B吸気口(G1/4")を吸気するとバタフライバルブが閉じます。インテークホースは10x1mm。 4.バタフライバルブ位置表示の指示位置は、実際のバタフライバルブの位置（オンまたはオフ）に合わせてください。 5.バタフライバルブを設置するための予備スペースは、バタフライバルブの厚みと同じです。バタフライバルブの厚みデータは添付図に示す通りです。 6.バルブとフランジの接合面には、バルブ間スイッチの妨げにならないよう、パイプオリフィスで不純物を除去するためのソフトガスケットを追加してはならない。
