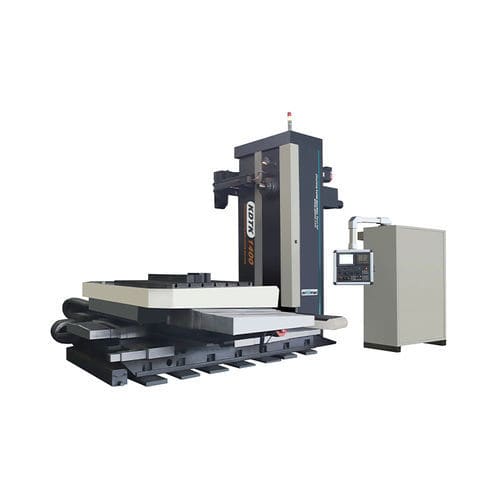

CNCボーリング フライス盤 KDTK1250/1400

縦型4軸精密

X,Y,Z,Wの4軸制御で、3軸同時制御が可能。 主軸箱はスプレー潤滑と冷却を採用し、主軸システムの熱安定性を確保します。主軸駆動システムはZF社製2速減速機を採用し、効果的に強力な切削性能を向上させます。 ワークテーブルマイニングプログラム制御、様々な加工ニーズに適応。 アイテム - UNIT - KDTK1250 - KDTK1400 テーブルサイズ - mm - 1250×1250 - 1400×1600 テーブルの最大回転切断トルク - Kgf.m - 650 - 625 最大積載重量 - t - 5 - 10 テーブルT溝（数×幅×スペース） - mm - 9×22×130 - 7×22×200 加工範囲 主軸中心からテーブルまでの距離 - mm - 0～1800 主軸端からテーブル中心までの距離 mm - 85～2385 主軸 - - 主軸テーパー径 - BT50 主軸回転数範囲 - rpm - 5～3000 主軸最大出力トルク - Nm - 1280 - 主軸回転速度範囲 - rpm - 5～3000 フィード - X/Zモータトルク（出力） - Nm（kW） - 38（6） - Yモータトルク（出力） - Nm（kW） - 53（9） - Wモータトルク（出力） - Nm（kW） - 22（4） - Bモータトルク（出力）-Nm（kW） - 30（7） - X/Y/Z切削送り速度 - mm/min - 10～5000 X/Y/Z移動速度 - m/min - 12/10/10 精度 - - 繰り返し位置決め精度（X/Y/Z） - mm - 0.01 位置決め精度（X/Y/Z） - mm - 0.025 最小入力単位（X/Y/Z） - mm - 0.001 - B軸繰り返し位置決め精度 B軸繰り返し位置決め精度 - Sec. B軸繰り返し位置決め精度 - Sec. 最小入力単位（B軸） - 度 - 1 - 0.001 ツール - 工具容量 - - 60 工具交換時間（APC） - sec. その他 - コントローラ - - FANUC 0i MF（1） - 正味重量 - t - 22 全体寸法(LxWxH) - mm - 6500x6100x3830 (チップコンベヤ付)
