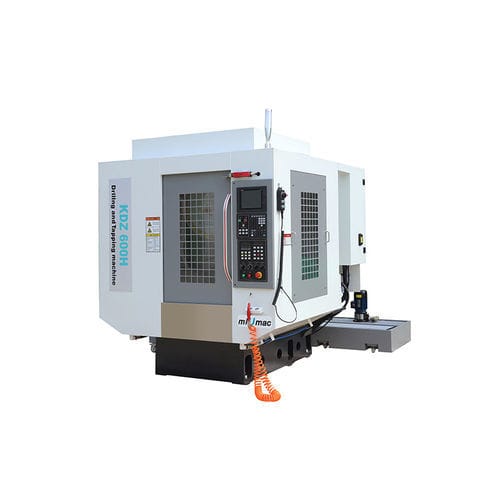

CNCドリル・タッピングマッハ KDZ600H

3軸

ベッド、コラム、サドル、テーブル、スピンドルボックスは高品質のねずみ鋳鉄製で、熱安定性が良く、耐衝撃性に優れています。 主軸は直接BT30/20000スピンドルを採用、オール冷却標準。 自動集中潤滑装置、十分な潤滑。 項目 - 単位 - KDZ600H 旅行 X/Y/Z軸移動量 - mm - 600/400/300 主軸中心-コラムガイド間距離 - mm - 464 主軸端とテーブル間距離 - mm - 150~450 ワークテーブル テーブルサイズ - mm - 700×420 T溝（幅×数×間隔） - mm - 14×3×120 最大積載重量 - kg - 250 スピンドル 主軸テーパ内径 - - BT30/φ100 送り X/Y軸早送り速度 m/min - 0-48 Z軸早送り速度 m/min - 0-48 X/Y/Zモータトルク - Nm - 8/8/12 X/Y軸ガイドレール - mm - 30 Z軸ガイドレール - mm - 30 位置決め精度（X/Y/Z） - mm - ≤0.006 繰り返し位置決め精度（X/Y/Z） - mm - ≤0.004 工具交換システム ツールマガジン容量 - - 21 最大工具サイズ（隣接工具使用時） - mm - Ф60 最大工具サイズ（隣接工具なし） - mm - Ф80 工具最大重量 - kg - 2 工具最大長 - mm - 200 工具交換時間 (T-T) - 秒 - 1.1 その他 主軸アンロード方式 - - 機械式 X/Y/Z軸モータ接続方法 - - 直結式 機械板金 - - 完全密閉式 全体寸法 - mm - 1750×2345×2200 CNCシステム - - FANUC 0i MF（5）
