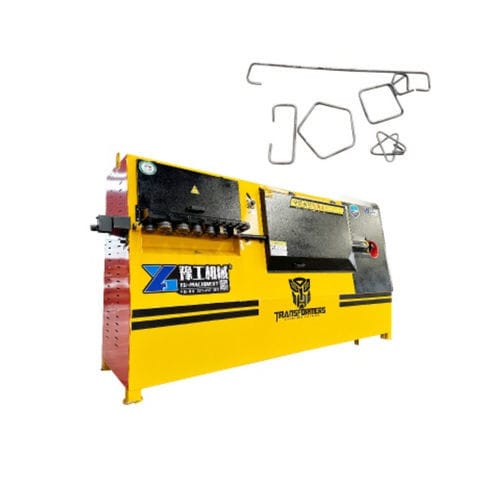

油圧式折り曲げ機 YG series

サーボ電動コンクリート補強スチールバー用

概要
YG MachineryのCNCフープ（スターラップ）曲げ機は、巻取り鋼筋を各種のフープ形状に自動で加工するシステムです。サーボ駆動の曲げ機構、デジタル矯正、油圧切断、産業用CNCコントローラを組み合わせ、高精度かつ高速な生産を実現します。

主な製品特長と動作原理

• ケージ式回転矯正システム、デジタルメーター、油圧切断、サーボ制御コアで駆動される油圧マルチヘッド曲げユニットを採用。
• 高精度矯正：自動調整可能な水平・垂直矯正ローラーとサーボ駆動の牽引ローラーで巻取り鋼筋を高精度に矯正。
• 効率的な曲げと切断：独立したサーボモータが曲げアームを駆動し、高速回転と後退を実現；スライド式カッターは低摩耗で小型フープの加工に適する。
• インテリジェント制御と保存：タッチスクリーン付き産業用CNCコントローラは最大60種の曲げ角度と複数テンプレート（角形、矩形、円形、多角形）を保存可能。
• 内蔵診断機能により主要部品の摩耗を監視し、保守を支援。

用途

• 超高層建築：梁・柱用の標準およびカスタムフープの大量生産。
• インフラ工事：高速道路、鉄道橋、トンネルなど、曲げ精度の高い鉄筋部材が要求される現場。
• プレキャスト工場：プレキャスト部材用の鉄筋かごのバッチ生産。
• 大型鉄骨製作：断面関連作業に対する高精度なサーボ制御を必要とする工程に適合。

主な利点

• 生産性向上：1台で複数の熟練作業者を代替可能。単一オペレータでの運用により労働効率を改善。
• 高精度：サーボ制御により長さと角度の精度が安定し、機械的再調整なしで連続生産が可能。
• 保守性：密閉構造、ギアスプラッシュ潤滑、診断機能により寿命延長と保守簡素化を実現。
• 材料適用性：冷間・熱間圧延の鉄筋に対応し、さまざまな建設用途で使用可能。

パラメータ（表）
Model | YG-1 | YG-2 | YG-3 | YG-4
Single wire (mm) | Round steel 4-10 mm; Deformed steel bar 4-8 mm | Round steel 4-12 mm; Deformed steel bar 4-10 mm | Round steel 5-14 mm; Deformed steel bar 5-12 mm | Round steel 4-12 mm; Deformed steel bar 4-10 mm
Double wire (mm) | Round steel 4-6 mm; Deformed steel bar 4-6 mm | Round steel 4-8 mm; Deformed steel bar 4-8 mm | Round steel 5-10 mm; Deformed steel bar 5-10 mm | Round steel 4-8 mm; Deformed steel bar 4-8 mm
Max bending angle | ±180° | ±180° | ±180° | ±180°
Center pin diameter | 16, 18, 20 | 16, 18, 20 | / | 16, 18, 20
Maximum towing speed | 60 m/min | 60 m/min | 110 m/min | 110 m/min
Maximum bending speed | 800°/sec | 800°/sec | 1000°/sec | 800°/sec
Machine size | 2600×800×1700 mm | 3280×1000×1700 mm | 3850×1200×2200 mm | 3660×1110×1700 mm
Device color | Yellow (customized) | Yellow (customized) | Yellow (customized) | Yellow (customized)
Pieces Processed | ≤2 | ≤2 | ≤2 | ≤2
Air circuit system pressure | ≥0.8 MPa | ≥0.8 MPa | / | ≥0.8 MPa
Total Power | 14 kW | 20 kW | 32 kW | 23.5 kW
Working temperature | -5°C ~ 40°C | -5°C ~ 40°C | -5°C ~ 40°C | -5°C ~ 40°C
Length accuracy | ±1 mm | ±1 mm | ±1 mm | ±1 mm
Angle accuracy | ±1° | ±1° | ±1° | ±1°
Average power | 4.5 kW/h | 5 kW/h | 5 kW/h | 5 kW/h
Total weight | 1150 kg | 1350 kg | 2200 kg | 1550 kg

Model | YG-5-14S | YG-5-16S
Single wire (mm) | Round steel 5-14 mm; Deformed steel bar 5-12 mm | Round steel 5-18 mm; Deformed steel bar 5-16 mm
Double wire (mm) | Round steel 5-10 mm; Deformed steel bar 5-10 mm | Round steel 5-14 mm; Deformed steel bar 5-12 mm
Max bending angle | ±180° | ±180°
Maximum towing speed | 110 m/min | 110 m/min
Maximum bending speed | 1000°/sec | 1000°/sec
Machine size | 3850×1200×2200 mm | 4400×1500×2100 mm
Device color | Yellow (customized) | Yellow (customized)
Pieces Processed | ≤2 | ≤2
Air circuit system pressure | ≥0.8 MPa | ≥0.8 MPa
Total Power | 32 kW | 52.5 kW
Working temperature | -5°C ~ 40°C | -5°C ~ 40°C
Length accuracy | ±1 mm | ±1 mm
Angle accuracy | ±1° | ±1°
Average power | 5 kW/h | 12 kW/h
Total weight | 2200 kg | 3000 kg

特長 / 技術仕様

• シリーズ名：YG series（YG-1、YG-2、YG-3、YG-4、YG-5-14S、YG-5-16S等）。
• 曲げ能力（単線）：機種により概ね4 mm〜18 mm（詳細は表参照）。
• 二重線処理能力：機種により最大14 mm。
• 最大曲げ角度：±180°（該当モデル）。
• 最大牽引速度：機種により最大110 m/min。
• 最大曲げ速度：機種により最大1000°/sec。
• 長さ精度：±1 mm；角度精度：±1°。
• 総電力範囲：14 kW〜52.5 kW（機種により異なる）。
• 使用温度範囲：-5°C〜40°C。
• 代表的な機械重量：1,150 kg〜3,000 kg（機種により異なる）。
