コンクリート補強折り曲げ機

管径: 12 mm - 130 mm
曲げ力: 12 kN - 120 kN
全高: 130 mm

... Stierli-Bieger 120 HE は、ソリッドスチール製の非常にコンパクトなベンディングマシンです。直径60 mmの曲げピンが110 mmの厚板に挿入されます。130mmの工具を使用することで、非常に幅広い作業を行うことができます。 大きな作業プレートにより、大きな曲げ部品も簡単に位置決めできます。特殊なオイル潤滑ガイド付きシリンダーは、メンテナンスが不要です！120mmの大きなストロークとシンプルなツールホルダーにより、本機は非常に多目的に使用できます。ストロークの制限はハイドロメカニカルで行われ、最高の精度で簡単に操作できます。 本機は、パレットトラックで工場内に簡単に持ち込むことができます。工具トレイは、工具を整理して収納できるため、常に手元に置いておくことができます。 技術データ 矯正能力 ...

管径: 16 mm - 130 mm
曲げ力: 22 kN - 220 kN
全高: 130 mm

... Stierli-Bieger 220 HEは、非常に効率的でコンパクトな横型プレスです。固体鋼複合マシンプレートは、直径60 mm、深さ110 mmの非常に強力なツールホルダーを備えています。130 mmの工具を使用することで、非常に幅広い作業を行うことができます。 中央のベンディングピンホルダーは、硬化鋼ブッシングで補強されています。さらに3つの穴は、パイプ曲げ・矯正ツールのプラグインピンのためにあります。非常に大きな作業プレートにより、非常に大きな曲げ加工部品も効果的に位置決めできます。 特殊なオイル潤滑式ガイドシリンダーは、メンテナンスが不要です。220kNの作動圧力は、200mmの全ストロークと全作動速度で供給されます。ストローク制限は、電気油圧式で、バーニア目盛と0マーク付きのStierliスイッチオフシステムが採用されています。フットスイッチまたは特殊な手動コントロールケーブルで操作し、ジョギングモード、自動モード、および直線化機能を作動させることができます。 本機は、クレーンやパレットトラックで工場内に簡単に持ち込むことができます。2つのツールトレイは、ツールを整理して収納できるため、常に手元に置いておくことができます。豊富な種類のツールにもご注目ください。 手動制御は、すべての横型ベンディングマシンおよび矯正マシンで利用可能です。数十年にわたる使用でその性能が実証され、どのスタッフにとっても使いやすいものとなっています。ストロークを細かく調整することで、正確な曲げ・矯正が可能です。 シリンダの前進・後退位置の設定が簡単で容易です。 微細なストローク調整で正確な曲げ・矯正が可能 連続速度調整 ...

管径: 20 mm - 100 mm
全高: 100 mm
重量: 950 kg

... Stierli-Bieger RADIAL 2500 CNCは、最新のタッチスクリーン式カラーディスプレイと2軸制御を装備した非常に効率的なシステムです。オペレーターはシステムを非常に簡単にプログラムすることができます。各プログラム20曲げまでの200プログラムを保存できます。他のプログラムは、インターフェイスを介して入れ替えることができます。機械は、手動またはプログラム可能な長さストップで操作できます。必要な曲げ角度を直接プログラムできます。プログラム内の曲げ角度と停止位置は、いつでも+/- 0.1° ...

管径: 20 mm - 220 mm
曲げ長さ: 150, 550, 250 cm
全長: 810 cm

... 製品概要
EF35は、鉄および類似金属のソリッドバーのリッジング（カール）、ねじり、曲げ加工を行う金属成形機です。受注加工および中量生産向けに設計されており、オプションのチューブベンディングモジュールを装着できます。

特長

• 容量 32×32 mm（ソリッドスクエア）
• バックライト付き画面のプログラム可能なタッチパッド制御
• 受注加工および生産環境に適合
• モジュールや装置の迅速かつ簡単な交換
• 電子ブレーキ付き二段速モーターによる再現性と生産性
• プログラム可能な油圧推力
• 低電圧制御
• 剛性部材を備えた頑丈で重量のある構造
• オプションのチューブ曲げモジュール

重量: 285 kg
電圧: 400, 220 V
出力: 3 ch

... 当社のベンディングマシンは、品質と性能の代名詞です。すべての部品は、厳しい作業条件下でも最高の耐久性と安全性を確保するために慎重に選択され、テストされています。最高級ブランドのセルフブレーキングモーターと電気部品により、当社のマシンは比類のない効率性を提供し、ダウンタイムを削減し、現場の生産性を最大化します。 さらに、どの建設現場にも特有のニーズがあることを熟知しているため、当社の専門家チームがベースモデルをカスタマイズし、オーダーメイドのソリューションを作成することも可能です。 ベンディングマシンシリーズは、ますます要求が厳しくなり、競争が激化する市場への当社の対応を象徴しています。高度な建設技術と長年培った経験により、このシリーズは以下のような特徴を備えています： - ...

重量: 320 kg
電圧: 400 V
出力: 3 kW

... 当社のベンディングマシンは、品質と性能の代名詞です。すべての部品は、厳しい作業条件下でも最高の耐久性と安全性を確保するために慎重に選択され、テストされています。最高級ブランドのセルフブレーキングモーターと電気部品により、当社のマシンは比類のない効率性を提供し、ダウンタイムを削減し、現場の生産性を最大化します。 さらに、どの建設現場にも特有のニーズがあることを熟知しているため、当社の専門家チームがベースモデルをカスタマイズし、オーダーメイドのソリューションを作成することも可能です。 ベンディングマシンシリーズは、ますます要求が厳しくなり、競争が激化する市場への当社の対応を象徴しています。高度な建設技術と長年培った経験により、このシリーズは以下のような特徴を備えています： - ...

重量: 469 kg
電圧: 400 V
出力: 3 kW

... 当社のベンディングマシンは、品質と性能の代名詞です。すべての部品は、厳しい作業条件下でも最高の耐久性と安全性を確保するために慎重に選択され、テストされています。最高級ブランドのセルフブレーキングモーターと電気部品により、当社のマシンは比類のない効率性を提供し、ダウンタイムを削減し、現場の生産性を最大化します。 さらに、どの建設現場にも特有のニーズがあることを熟知しているため、当社の専門家チームがベースモデルをカスタマイズし、オーダーメイドのソリューションを作成することも可能です。 ベンディングマシンシリーズは、ますます要求が厳しくなり、競争が激化する市場への当社の対応を象徴しています。高度な建設技術と長年培った経験により、このシリーズは以下のような特徴を備えています： - ...

管径: 1 in
曲げ半径: 6 in - 1,000 in
全長: 24 in

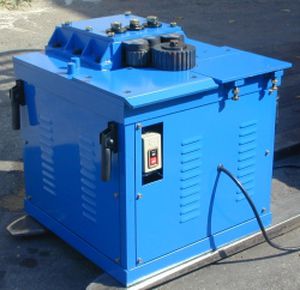

... 鉄筋のリングとスパイラル曲げ用で、最小直径約7 "から最大直径は無制限。鉄筋を素早く曲げる必要のある現場やプレキャストに最適。 特徴 調整可能な3つのベンドローラー 特殊センターローラー スピード約30 RPM スパイラルのピッチ高さ調整プレート 電力/必要条件 230 v. 単相 12アンペア ...

管径: 4 mm - 18 mm
曲げ角度: 180 °
精度: 1 °

... 概要
YG MachineryのCNCフープ（スターラップ）曲げ機は、巻取り鋼筋を各種のフープ形状に自動で加工するシステムです。サーボ駆動の曲げ機構、デジタル矯正、油圧切断、産業用CNCコントローラを組み合わせ、高精度かつ高速な生産を実現します。

主な製品特長と動作原理

• ケージ式回転矯正システム、デジタルメーター、油圧切断、サーボ制御コアで駆動される油圧マルチヘッド曲げユニットを採用。
• 高精度矯正：自動調整可能な水平・垂直矯正ローラーとサーボ駆動の牽引ローラーで巻取り鋼筋を高精度に矯正。
• 効率的な曲げと切断：独立したサーボモータが曲げアームを駆動し、高速回転と後退を実現；スライド式カッターは低摩耗で小型フープの加工に適する。
• インテリジェント制御と保存：タッチスクリーン付き産業用CNCコントローラは最大60種の曲げ角度と複数テンプレート（角形、矩形、円形、多角形）を保存可能。
• 内蔵診断機能により主要部品の摩耗を監視し、保守を支援。

• 超高層建築：梁・柱用の標準およびカスタムフープの大量生産。
• インフラ工事：高速道路、鉄道橋、トンネルなど、曲げ精度の高い鉄筋部材が要求される現場。
• プレキャスト工場：プレキャスト部材用の鉄筋かごのバッチ生産。
• 大型鉄骨製作：断面関連作業に対する高精度なサーボ制御を必要とする工程に適合。

• 生産性向上：1台で複数の熟練作業者を代替可能。単一オペレータでの運用により労働効率を改善。
• 高精度：サーボ制御により長さと角度の精度が安定し、機械的再調整なしで連続生産が可能。
• 保守性：密閉構造、ギアスプラッシュ潤滑、診断機能により寿命延長と保守簡素化を実現。
• 材料適用性：冷間・熱間圧延の鉄筋に対応し、さまざまな建設用途で使用可能。
