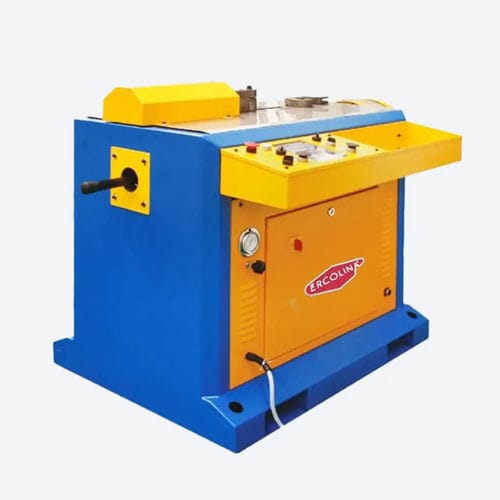

電動・油圧折り曲げ機 EF35 series電動式バーコンクリート補強
お気に入りに追加する
商品比較に追加する
特徴
- 作動
- 電動・油圧, 電動式
- 製品用途
- バー, コンクリート補強, スチールバー用, パイプ用
- 制御
- デジタル アシスト付き
- 複合機能
- 成形
- その他の特徴
- マンドレル, 3相, 堅牢
- 管径
最大: 220 mm
(8.66 in)最少: 20 mm
(0.79 in)- 曲げ長さ
150 cm, 250 cm, 550 cm
(59 in, 98 in, 217 in)- 全長
810 cm
(319 in)- 全幅
90 cm
(35 in)- 全高
303 cm, 703 cm
(119 in, 277 in)- 重量
500 kg, 510 kg, 540 kg
(1,102 lb, 1,124 lb, 1,190 lb)- 電圧
220 V, 400 V
- 出力
2.6 kW
(3.5 hp)- チューブ直径
最大: 220 mm
(8.7 in)最少: 20 mm
(0.8 in)
詳細
製品概要
EF35は、鉄および類似金属のソリッドバーのリッジング（カール）、ねじり、曲げ加工を行う金属成形機です。受注加工および中量生産向けに設計されており、オプションのチューブベンディングモジュールを装着できます。
特長
製品属性
最小外径：⌀ 20 mm
最大外径：220 mm
仕様
利用可能なモデル
用途
追加情報
モジュールとオプションにより、混合生産ラインへの迅速な再構成が可能です。材料適合性や生産サイクルについては、対象バー断面と生産要件を添えて技術担当へご相談ください。
EF35は、鉄および類似金属のソリッドバーのリッジング（カール）、ねじり、曲げ加工を行う金属成形機です。受注加工および中量生産向けに設計されており、オプションのチューブベンディングモジュールを装着できます。
特長
- 容量 32×32 mm（ソリッドスクエア）
- バックライト付き画面のプログラム可能なタッチパッド制御
- 受注加工および生産環境に適合
- モジュールや装置の迅速かつ簡単な交換
- 電子ブレーキ付き二段速モーターによる再現性と生産性
- プログラム可能な油圧推力
- 低電圧制御
- 剛性部材を備えた頑丈で重量のある構造
- オプションのチューブ曲げモジュール
製品属性
最小外径：⌀ 20 mm
最大外径：220 mm
仕様
- 有効加工長（ツイスター付属品）：1500 mm（2 m）、2500 mm（3 m）、5500 mm（6 m）
- 設置電力：2.6 kW
- モーター速度：1.5 / 3 rpm
- 電源：220 / 400 V
- フロント芯出し回転数：4.3 / 8.6 rpm
- 寸法（L × W × H）：810 × 900 × 3030 mm（2 m）；810 × 900 × 4030 mm（3 m）；810 × 900 × 7030 mm（6 m）
- 重量：500 kg（2 m）；510 kg（3 m）；540 kg（6 m）
利用可能なモデル
- EF35-2MT — 鉄材変形用 L=2 m、Curling、Spiral、Iron Bender モジュールを標準装備 — 三相
- EF35-3MT — 鉄材変形用 L=3 m、Curling、Spiral、Iron Bender モジュールを標準装備 — 三相
- EF35-6MT — 鉄材変形用 L=6 m、Curling、Spiral、Iron Bender モジュールを標準装備 — 三相
用途
- 鉄筋や類似プロファイルのカール、スパイラル成形、曲げ
- 鉄筋加工や建築向け金属加工
- オプションモジュールによる丸パイプ・中空断面の曲げ
追加情報
モジュールとオプションにより、混合生産ラインへの迅速な再構成が可能です。材料適合性や生産サイクルについては、対象バー断面と生産要件を添えて技術担当へご相談ください。
