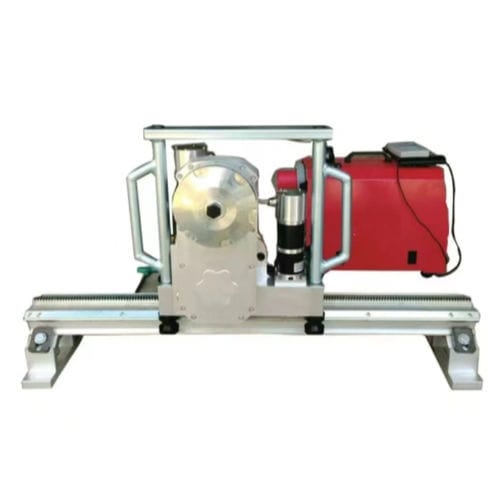

車載型のこぎり YG 700

円形コンクリート用石及びコンクリート用

概要
軌道式の高効率ウォールソーは、大規模な鉄筋コンクリートの切断・開口作業に不可欠です。本ダイヤモンドウォールソーは最大730 mmまでの鉄筋コンクリートを切断し、滑らかな切断面を確保します。軌道式システムにより、据え付け精度が向上し、手持ち工具に比べて作業負荷が低減します。生産性は手作業に比べて通常5〜8倍向上します。油圧式および高周波電動タイプがあり、コンパクトな高周波ユニット（例：17KW）は速度と可搬性を両立します。

主な特長

• 高出力：17KWオプションは太い鉄筋や深切りに対応します。
• 二電圧対応：220V／380Vの切替に対応（インバータ搭載モデルあり）。
• 軽量／携帯性：モジュラー式レールで単独作業者でも迅速な据付が可能です。
• リモコン：無線リモコン（約30 m）で粉じんや落下物から離れて安全に操作できます。

プロのヒント
切断中は常に安定した給水を行ってください。水は刃とモーターを冷却し、スラリーを洗い流して刃の詰まりを防ぎ、部品寿命を延ばします。

ウォールソーの技術パラメータ（表）
油圧オイルポンプ — 型式：YG 600 | YG 700
最大出力：25KW | 30KW
モーター冷却方式：空冷 | 水冷
定格電圧：380V 50HZ | 380V-420V 50HZ-60HZ
圧力段数：3 | 3
最大使用圧力：200bar / 20Mpa | 210bar / 21Mpa
オイル流量：30-80 L/min | 40-100 L/min
寸法（ポンプ）：600 mm * 650 mm * 1050 mm | 500 mm * 520 mm * 1100 mm
重量（ポンプ）：220 kg | 140 kg

WallSaw — 刃径範囲：800-1400 mm | 800-1600 mm
切込み深さ：620 mm | 730 mm
最大作動圧力：180bar / 18Mpa | 200bar / 20Mpa
最大オイル流量：100 L/min | 100 L/min
ギア形式：ギア | ギア
回転速度：450/950/1300 Rpm | 450/850/1200 Rpm
寸法（ソーヘッド）：400 mm * 420 mm * 400 mm | 400 mm * 420 mm * 400 mm
重量（ソーヘッド）：38 kg | 39 kg

導入業界

• インフラ：ガードレールの切断や高速道路工事での橋梁支承交換など。
• 地下工事：地下鉄駅の開口やバンカー構造の改修。
• 商業改修：エレベーターシャフトや大きな開口部の切断。

保守
作業終了後は毎日、レールとソーヘッドを清水で洗浄し、スラリーが固まる前に除去してください。ギアオイル量や油脂の状態を定期的に点検し、高負荷時のモーター動作を確保してください。

仕様／技術仕様

• Manufacturer / Brand: YG Machinery
• ページで強調表示された商用モデル：YG 700（切込み深さ 730 mm）
• 利用可能モデル：YG 600、YG 700
• 切込み深さ：620 mm（YG600） / 730 mm（YG700）
• 刃径範囲：800–1400 mm（YG600） / 800–1600 mm（YG700）
• 出力（ポンプ）：25 KW（YG600） / 30 KW（YG700）
• 回転速度：最大1300 Rpm（YG600） / 最大1200 Rpm（YG700） — 多段ギア
• 最大作動圧力：最大200 bar
• オイル流量：ポンプ 30–80 L/min（YG600） / 40–100 L/min（YG700）；ソーオイル流量最大100 L/min
• 寸法および重量：上記技術表参照
• モーター冷却：空冷または水冷オプション
• 電圧オプション／インバータ：220Vおよび380V対応（一部モデルはインバータ搭載）
• 無線リモコン到達距離：約30 m
