- ZIEHL-ABEGG
ケーブルトレーニング装置 ZAtop
お気に入りに追加する
商品比較に追加する
特徴
- 特性
- ケーブル
詳細
概要
特性＆特徴
用途と使用領域
ZAtop のバージョン（機種別主要仕様）
SM132/A
SM132/B
SM180
SM190
SM200
SM205
SM210
SM250
SM315
特性 / 仕様

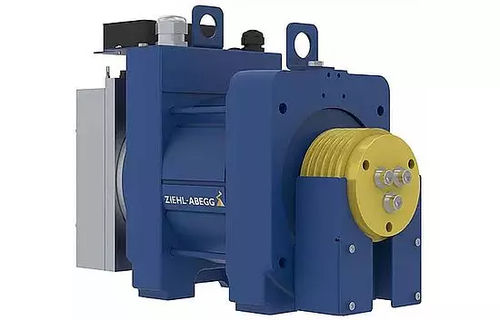

- ZAtop は、曳引輪方式のエレベーター向けに設計された永久磁石励磁のギアレスタイプ駆動装置です。機械室の有無を問わず設置可能なコンパクト寸法と、モーターおよび制御技術の最適化により、ライフサイクル全体でのエネルギー消費と設置スペースを低減します。
特性＆特徴
- 曳引輪式エレベーター用の永久磁石励磁ギアレス同期駆動
- 機械室の有無を問わないコンパクト設計
- 型式承認を受けたブレーキは、上昇時の過速度や不意の動きに対する保護装置に組み込むことが可能
- 高いエネルギー効率と低騒音の運転特性
- バージョンにより選択可能なオプション：機械式ブレーキの解放／通気、連続運転向けの強制換気、誘導型近接スイッチ、各種エンコーダ（EnDat、SSI、BISS C、SinCos）
用途と使用領域
- 機種により最大積載荷重は最大 6,500 kg
- 機種により最高速度は最大 4.0 m/s
- 曳引輪径は 120 mm から 640 mm
ZAtop のバージョン（機種別主要仕様）
SM132/A
- 積載荷重：最大 1,050 kg（2:1）
- 速度：最大 1.6 m/s
- 軸受荷重：最大 1,700 kg
- 設置幅：210 mm
- 曳引輪：120 mm または 160 mm
- オプション：機械式ブレーキ解放、誘導型近接スイッチ
SM132/B
- 積載荷重：最大 1,050 kg（2:1）
- 速度：最大 2.5 m/s
- 軸受荷重：最大 2,400 kg
- 設置幅：210 mm
- 曳引輪：120 mm～200 mm
- オプション：機械式ブレーキ解放、誘導型近接スイッチ
SM180
- 積載荷重：最大 1,275 kg（2:1）
- 速度：最大 1.6 m/s
- 軸受荷重：最大 2,500 kg
- 設置幅：256 mm
- 曳引輪：160 mm～240 mm
- オプション：誘導型近接スイッチ、機械式ブレーキ解放、連続運転向け強制換気
SM190
- 積載荷重：最大 1,200 kg（2:1）
- 速度：最大 1.6 m/s
- 軸受荷重：最大 2,400 kg
- 設置幅：320 mm
- 曳引輪：200 mm または 240 mm
- オプション：連続運転向け強制換気
SM200
- 積載荷重：最大 2,000 kg（2:1）
- 速度：最大 3.0 m/s
- 軸受荷重：最大 3,600 kg
- 設置幅：320 mm
- 曳引輪：160 mm～500 mm
- オプション：機械式ブレーキ解放、強制換気
SM205
- 積載荷重：最大 1,050 kg（1:1）
- 速度：最大 2.0 m/s
- 軸受荷重：最大 4,800 kg
- 設置幅：345 mm
- 曳引輪：160 mm または 200 mm
- オプション：機械式ブレーキ解放、強制換気、誘導型近接スイッチ
SM210
- 積載荷重：最大 2,500 kg（2:1）
- 速度：最大 3.0 m/s
- 軸受荷重：最大 4,500 kg
- 設置幅：340 mm
- 曳引輪：240 mm～520 mm
- オプション：機械式ブレーキ解放、強制換気、誘導型近接スイッチ
SM250
- 積載荷重バリエーション：1,800 kg（1:1） / 3,500 kg（2:1） / 6,500 kg（4:1）
- 速度：最大 4.0 m/s
- 軸受荷重：最大 13,000 kg
- 設置幅：最大 794 mm（SM250.100C）
- 曳引輪：320 mm～640 mm
- オプション：機械式ブレーキ解放、強制換気、誘導型近接スイッチ
SM315
- 積載荷重：5,000 kg（2:1）
- 速度：最大 2.5 m/s
- 軸受荷重：最大 13,000 kg
- 設置幅：最大 1,108 mm（SM315.100A）
- 曳引輪：520 mm または 640 mm
- オプション：機械式ブレーキ解放、強制換気、誘導型近接スイッチ
特性 / 仕様
- タイプ：曳引輪式エレベーター用の永久磁石励磁ギアレス同期駆動
- 設計：機械室の有無を問わないコンパクト設計
- ブレーキ：型式承認済みで、過速度・不意の動きへの保護装置に利用可能
- 対応エンコーダ：EnDat、SSI、BISS C、SinCos
- 一般的なオプション：機械式ブレーキ解放、強制換気、誘導型近接スイッチ、各種エンコーダ
- 性能範囲：積載荷重約 1,050 kg ～ 6,500 kg、速度最大 4.0 m/s、曳引輪径 120～640 mm
