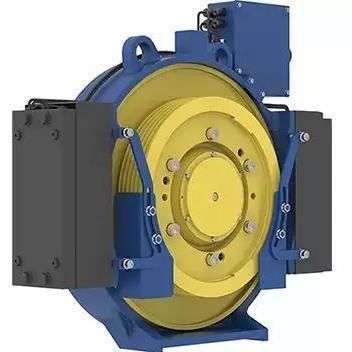

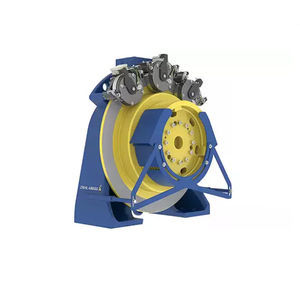

同期モーター ZAdisc

400Vブレーキ付き牽引

概要
ZAdisc 輸送用機械は、既存の機械を1:1で置き換えるための昇降機用機械です。駆動プーリーは既存のワイヤーロープに合わせて準備されています。既存の固定要素とクランプを使用することで、ガイドレールの大幅な変更を行う必要がありません。ZAdisc の非常に薄い設計はシャフト寸法の最適化を可能にします。2段階の近代化コンセプト RETROFITBLUE により、純正の交換部品から市場で入手可能な ZIEHL-ABEGG コンポーネントへの移行が可能です。インバータ ZAdyn4CS の導入（ステップ1）と古い昇降機機械の ZAdisc への交換（ステップ2）により、性能と乗り心地が大幅に改善されたモダンな昇降システムが構築できます。

特長とポイント
無減速（ギアレス）永久励磁同期駆動で、機械室のない駆動プーリー式ワイヤーロープ昇降機向けに設計されています。コンパクトな設計とガイドレールへの駆動取付により、最適なシャフト寸法を実現します。認可済みのブレーキは、上昇時の過速度を防止し、キャビンの意図しない移動を防ぐ保護装置として使用できます。

用途・適用分野

• 許容積載量：最大 1,125 kg
• 速度：最大 2.5 m/s
• 駆動プーリー径：400 mm および 480 mm
• ディスクロータ式モーターを使用するシステムの近代化および新規導入

ZAdisc バージョン
SL506

• 許容積載量：最大 675 kg（2:1）
• 速度：最大 1.6 m/s
• 軸当たり荷重：最大 1,800 kg
• 駆動プーリー：400 mm
• 設置深さ < 200 mm
• 誘導型近接センサー（オプション）
• 取付ブラケット

SL510

• 許容積載量：最大 1,125 kg（2:1）
• 速度：最大 2.5 m/s
• 軸当たり荷重：最大 2,400 kg
• 駆動プーリー：480 mm
• 設置深さ < 200 mm
• 誘導型近接センサー（オプション）
• 取付ブラケット

特性 / 技術仕様

• 駆動形式：無減速永久励磁同期モータ（gearless）
• 既存機の1:1置換；駆動プーリーは既存ワイヤーロープに対応
• コンパクトな設置深さ：< 200 mm
• 使用可能な駆動プーリー：400 mm（SL506）および 480 mm（SL510）
• 許容積載量：SL506 最大 675 kg（2:1）、SL510 最大 1,125 kg（2:1）
• 定格速度：SL506 最大 1.6 m/s、SL510 最大 2.5 m/s
• 軸当たり荷重：SL506 最大 1,800 kg、SL510 最大 2,400 kg
• オプション：誘導型近接センサー、取付ブラケット
• 近代化互換性：RETROFITBLUE コンセプトおよび ZAdyn4C / ZAdyn4CS インバータの統合
• 認可済みブレーキは保護装置として使用可能
