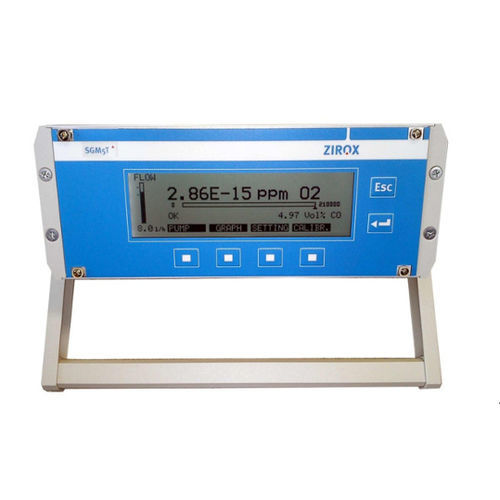

酸素分析器 SGM5監視用プロセス食品産業用
お気に入りに追加する
商品比較に追加する
特徴
- 測定物
- 酸素
- 応用分野
- 監視用, プロセス, 食品産業用, 工業用
- 測定
- 濃度
- 設定
- コンパクト
- 技術
- ジルコニア プローブ
- その他の特徴
- 連続, デジタル, データロガー付き, データ取り込み用, 酸素センサー付
詳細
一般情報
コンパクトな高精度酸素分析計SGM5Tは、校正やドリフトの不要なZIROXジルコニア測定セルと、セル加熱制御、流量監視、信号処理および派生パラメータ計算を行う電子部を一体化しています。マイクロプロセッサがネルンスト方程式に基づきセル信号を酸素濃度に変換します。測定値はアナログ電流出力（4–20 mA）およびオプションのRS232で利用可能で、記録・表示用のPCソフトが利用できます。電子部は追加の統合可能なセンサ（例: CO2、湿度、圧力）の信号処理も可能です。
特別仕様 SGM5S
SGM5Sは、ビール製造におけるCO2雰囲気での測定向けに設計され、ガスフィルタリングや圧力低減のための追加部品を備えています。
用途
SGM5シリーズは、保護・不活性ガス雰囲気下で酸素の痕跡が製品特性や工程に影響する場合のプロセス監視用です。代表的な用途は、はんだ付け・溶接、金属表面の熱処理、マイクロエレクトロニクス製造、食品包装、醸造でのCO2監視などです。レドックス比、空気係数λ、H2O/H2やCO2/CO比などの算出指標は、品質マネジメント（例: ISO 9000）下での管理と記録に役立ちます。
技術仕様 - 酸素分析計 SGM5T
測定範囲: 2.0 · 10^5 ... 0.1 Vol.-ppm (20.6 ... 10^-4 Vol-%); 要求により10^-20 Vol.-ppmまで対応; 要求により最大100 Vol.-%まで対応
信号出力: 4–20 mA（オプション: 0–5 V, 0–10 V）
常圧での精度: 相対誤差 < 3%（2 · 10^5 ... 10 ppm）；相対誤差 < 5%（10 ... 0.1 ppm）
ガス流量: 5–10 l/h
最大測定ガス圧: 100 mbar 超過圧（それ以上は減圧が必要）；1 kPaを超えると誤差補正が必要
最大測定ガス温度: ガス入口で80 °C
測定セルの圧力損失: 10 l/hで約1 kPa
寸法（D×W×H）: 320 × 240 × 90 mm
重量: 4 kg
保護等級: IP30
使用条件: 10–40 °C、相対湿度 < 80%（20 °C時）
保管条件: -20–60 °C、相対湿度 < 95%（20 °C時）
電源
電圧: 110–230 V / 50–60 Hz
消費電力: 30 VA
測定セル加熱: 24 V DC、約15 W（内部制御）
キー操作と表示
キー: 6キーのメンブレンキー
表示: テキスト表示対応LCDドットマトリクス
デジタルインターフェース: RS232
特長 / 仕様
コンパクトな高精度酸素分析計SGM5Tは、校正やドリフトの不要なZIROXジルコニア測定セルと、セル加熱制御、流量監視、信号処理および派生パラメータ計算を行う電子部を一体化しています。マイクロプロセッサがネルンスト方程式に基づきセル信号を酸素濃度に変換します。測定値はアナログ電流出力（4–20 mA）およびオプションのRS232で利用可能で、記録・表示用のPCソフトが利用できます。電子部は追加の統合可能なセンサ（例: CO2、湿度、圧力）の信号処理も可能です。
特別仕様 SGM5S
SGM5Sは、ビール製造におけるCO2雰囲気での測定向けに設計され、ガスフィルタリングや圧力低減のための追加部品を備えています。
用途
SGM5シリーズは、保護・不活性ガス雰囲気下で酸素の痕跡が製品特性や工程に影響する場合のプロセス監視用です。代表的な用途は、はんだ付け・溶接、金属表面の熱処理、マイクロエレクトロニクス製造、食品包装、醸造でのCO2監視などです。レドックス比、空気係数λ、H2O/H2やCO2/CO比などの算出指標は、品質マネジメント（例: ISO 9000）下での管理と記録に役立ちます。
技術仕様 - 酸素分析計 SGM5T
測定範囲: 2.0 · 10^5 ... 0.1 Vol.-ppm (20.6 ... 10^-4 Vol-%); 要求により10^-20 Vol.-ppmまで対応; 要求により最大100 Vol.-%まで対応
信号出力: 4–20 mA（オプション: 0–5 V, 0–10 V）
常圧での精度: 相対誤差 < 3%（2 · 10^5 ... 10 ppm）；相対誤差 < 5%（10 ... 0.1 ppm）
ガス流量: 5–10 l/h
最大測定ガス圧: 100 mbar 超過圧（それ以上は減圧が必要）；1 kPaを超えると誤差補正が必要
最大測定ガス温度: ガス入口で80 °C
測定セルの圧力損失: 10 l/hで約1 kPa
寸法（D×W×H）: 320 × 240 × 90 mm
重量: 4 kg
保護等級: IP30
使用条件: 10–40 °C、相対湿度 < 80%（20 °C時）
保管条件: -20–60 °C、相対湿度 < 95%（20 °C時）
電源
電圧: 110–230 V / 50–60 Hz
消費電力: 30 VA
測定セル加熱: 24 V DC、約15 W（内部制御）
キー操作と表示
キー: 6キーのメンブレンキー
表示: テキスト表示対応LCDドットマトリクス
デジタルインターフェース: RS232
特長 / 仕様
- 測定セル: 校正・ドリフト不要のZIROXジルコニア測定セル
- 測定原理: ネルンスト方程式に基づくマイクロプロセッサ変換
- 出力信号: 4–20 mA（オプション: 0–5 V, 0–10 V）およびRS232
- オプション: 空気係数、レドックス比、H2O/H2比、CO2/CO比の算出
- 追加センサ統合可（CO2、湿度、圧力）
- 0.1 Vol.-ppmまでの広い測定レンジ；拡張は要相談
- ガス流量5–10 l/h；10 l/hでの圧力損失約1 kPa
- 最大過圧100 mbar（超過時は減圧が必要）
- 使用温度10–40 °C；保管温度-20–60 °C
- 寸法320×240×90 mm；重量4 kg；保護等級IP30
- 電源110–230 V / 50–60 Hz；セル加熱24 V DC、約15 W
