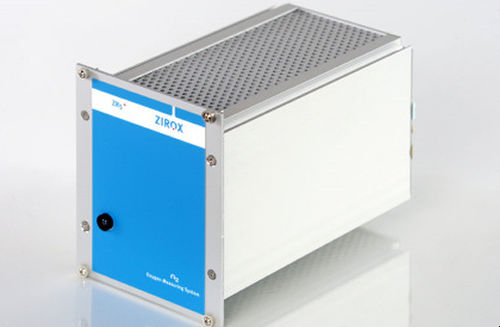

濃度測定用モジュール ZR5

ガス実験用産業用

概要
ZR5 酸素測定モジュールは、ポテンショメトリックジルコニア（ZrO2）技術を採用したコンパクトな産業用センサーモジュールで、産業用ガス、実験室用ガス、保護ガス中の酸素濃度を連続監視・記録するために設計されています。ppmレベルの微量酸素から体積％レベルまで検出でき、製造工程内の不活性・保護ガス環境の監視に適しています。

用途

• 包装や食品加工における保護ガスの監視
• 保護雰囲気下でのはんだ付け、溶接、ろう付けなどの工程制御
• マイクロエレクトロニクスや半導体製造における品質監視
• 表面処理・コーティング工程における保護・不活性ガスの管理

技術データ ZR5 酸素測定モジュール
センサー：ポテンショメトリックジルコニア（ZrO2）セル
測定範囲：1 Vol.-ppm...100 Vol.-%, 10^-15 Vol.-ppm...20.6 Vol.-%（還元性ガス混合物は要問い合わせで対応）
精度：相対誤差 < 5 %
T90：≤ 1 s（測定セル、チューブなし）
筐体：19インチスロット（21 TE）
ガス接続：入口 Swagelok 3 mm、出口 チューブニップル 4 mm
ガス流量：8 ± 2 l/h、内部ポンプで制御（ポンプはオフ可能）
信号出力：アナログ 0/4...20 mA（O2）；RS-232 オプション
電源：24 V DC（± 20 %）
表示：LED（故障表示のみ）
保護等級：IP20
使用条件：0...50 °C、最大 80 % 相対湿度
保管条件：-20...60 °C、最大 95 % 相対湿度
寸法（W x H x D）：100 mm x 105 mm x 170 mm
立ち上がり時間：< 15 分
消費電力：約 20 W

特長 / 技術仕様

• ppmの微量レベルから体積％レベルまでの測定が可能
• プロセス監視に適した高速応答（T90 ≤ 1 s）
• 制御システムへの組み込みに適したアナログ出力 0/4...20 mA
• 19インチラックに収まるコンパクトモジュール（21 TE）
• 安定したサンプル流量を確保する内部スイッチ可能ポンプ（8 ± 2 l/h）
• ログ記録・設定用のRS-232インターフェース（オプション）
• 短いウォームアップ時間 < 15 分、消費電力 約 20 W
