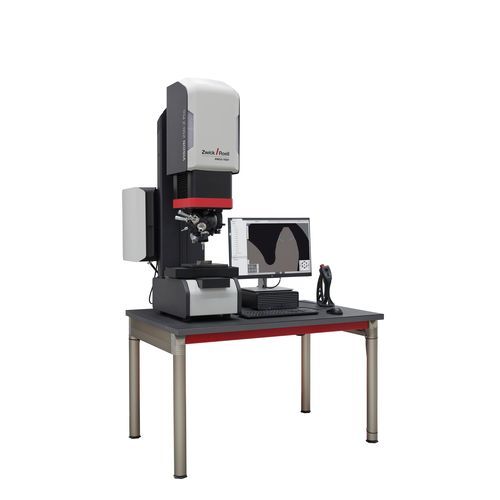

ロックウェル硬度計 VisionLine

ブリネルビッカースヌープ/ビッカース

概要
汎用硬さ試験機 VisionLine は、製造および試験室向けにマイクロからマクロまで対応する多用途な硬さ試験を提供します。Vickers、Knoop、Brinell、Rockwell の各試験法に加え、炭素およびプラスチック試験にも対応します。タッチディスプレイ、PC、または MotionControl 操作部による直感的な操作が可能です。半自動および全自動の仕様を用意。構成可能なツールチェンジャー（最大8ポジション）、AI 支援評価（ecos™ III）、高精度の光学・カメラシステムを備えています。

適用分野

• 単発硬さ試験
• 連続・同一部品の試験
• 歯車、溶接部、Jominy 試験片、各種部品形状の硬さ試験
• 鋼、アルミニウム、銅、黄銅、金、セラミック、炭素、プラスチックの試験

試験方法

• Vickers
• Knoop
• Brinell
• Rockwell
• 炭素試験
• 球圧痕硬さ試験

試験荷重

• 標準: 0.3 - 250 kg
• オプション: モデルにより 0.01 kg (10 g) から、または 0.3 g から

バリエーション / 構成

• ハンドホイール仕様
• モーター駆動 Z 軸
• 部品の全自動位置決め（リニアテーブル、ワークテーブルソリューション）
• 機種により異なる試験高さ・荷重レンジ

適合規格

• ISO 6506 (Brinell)
• ISO 6507 (Vickers)
• ISO 4545 (Knoop)
• ASTM E384 / ASTM E92 (Vickers / Knoop)
• ASTM E10 (Brinell)
• ISO 6508 / ASTM E18 (Rockwell)
• DIN 51917
• ISO 2039-1 (プラスチック試験)

製品メリット

• 広い荷重範囲 0.01 kg ～ 250 kg（構成による）
• Vickers、Knoop、Brinell、Rockwell、炭素・プラスチック試験に対応
• 自動輝度調整と AI 支援評価により、効率的で信頼性の高い結果を実現
• タッチディスプレイ、PC、MotionControl による簡単操作
• 半自動および全自動の構成が可能

機能 / ハイライト

• 最大 8 ポジションの自由に設定可能なツールチェンジャー（対物レンズ、圧子、レーザー、Brinell SmartLight）
• 低荷重化を可能にするオプションの荷重拡張
• 保守・後付けが容易なモジュラー外部制御（第6世代）
• チャックシステムおよび各種アクセサリ（プリズム、平面、球面テーブル、ベース、位置決めレーザー）
• Quicktest、連続測定、パノラマ機能を備えた ecos™ III ソフトウェア；AI 支援評価

バリエーション比較（抜粋）
Vision 250 | Vision 250-Z | Vision 250-Z Pro
荷重範囲: 0.3-250 kg（オプションで 10 g から） | 0.3-250 kg（オプションで 10 g から） | 0.3-250 kg（オプションで 10 g から）
ツールチェンジャー: 3 ポジション（オプション 8 ポジション） | 3 ポジション（オプション 8 ポジション） | 3 ポジション（オプション 8 ポジション）
表示: 15.6" タッチパネル PC | 15.6" タッチパネル PC | 外部 PC
自動化レベル: 半自動 | 半自動 | 全自動
ソフトウェア: ecos™ III Touch | ecos™ III Touch | ecos™ III Pro
部品位置決め: 手動 | 手動 | リニアテーブル
試料供給: ハンドホイール | モーター式 Z 軸 | モーター式 Z 軸 とリニアテーブル

注意
VisionLine ファミリーは、異なる試験台、カメラ構成、装備オプションを持つモデルを含みます。具体的な構成（試験行程、テーブル寸法、最大ワーク高さ・重量、消費電力）は選択したモデルによって異なります。

仕様 / 技術データ

• 荷重範囲（シリーズ）: 0.3 - 250 kg（モデルにより 0.01 kg / 10 g からオプション）
• 最大試験高さ: Vision 250 = 220 mm; Vision 250-Z = 175 mm; Vision 250-Z Pro = 175 mm
• 試験テーブル: Vision 250 / 250-Z Ø 90 mm; Vision 250-Z Pro 150 x 200 mm
• 評価カメラ解像度: 12 Mpix、CMOS センサ
• 最大ワーク重量: Vision 250 / 250-Z = 200 kg; Vision 250-Z Pro = 60 kg
• OS（標準 PC モデル）: Windows 11
• 周囲温度（ISO/ASTM に準拠）: +5 °C ～ +40 °C
• 相対湿度: 最大 70 %（結露しないこと）
• 保護等級: IP20
• 消費電力（モデルにより）: データシートの例: 120/50 W、720/100 W、600/100 W（機種依存）
• 典型的寸法（W×D×H、機種依存）: 例 305 x 680 x 1271.5 mm（Vision 250）または 645 x 680 x 1216.5 mm（Vision 250-Z Pro）
