LANG TECHNIKの工作機械用ゼロ点センタリング及び制御システム

... クランピングモジュール（フランジ式） モジュラープルクランピングシステムは、CNCマシニングセンター上で0.005mmの位置決め繰り返し精度を持つクイックチェンジ治具を可能にします。 迅速な位置決めとクランプは、位置決め、センタリング、ネジ止めなどの作業を省き、治具のセットアップ時間を短縮します。 この機械式ゼロ点クランプシステムは、取り付け位置を変えることで、異なるサイズのフィクスチャープレートを保持します。 -特徴 -柱状のプルクランプ フィクスチャープレート底面に取り付けられたクランプスクリュー ...

... モジュラープルクランピングシステムは、CNCマシニングセンターにおいて、0.005mmの位置決め再現性で固定具を素早く変更できるシステムです。 迅速な位置決めとクランプにより、位置決め、センタリング、ネジ止めなどの作業が不要となり、治具のセットアップ時間を短縮できます。 この機械的なゼロ点クランプシステムは、取り付け位置を変更することで、異なるサイズのフィクスチャープレートを保持します。 -特徴 -支柱型のプルクランプ フィクスチャープレートの底面に取り付けられたクランピングスクリューを引き下げることができます ...

... CLAMPING MODULES（シングル モジュラープルクランピングシステムは、CNCマシニングセンターにおいて、0.005mmの位置決め再現性で固定具を素早く変更できるシステムです。 迅速な位置決めとクランプにより、位置決め、センタリング、ネジ止めなどの作業が不要となり、固定具のセットアップ時間を短縮できます。 この機械的なゼロ点クランプシステムは、取り付け位置を変更することで、異なるサイズのフィクスチャープレートを保持します。 -特徴 -支柱型のプルクランプ フィクスチャープレートの底面 ...

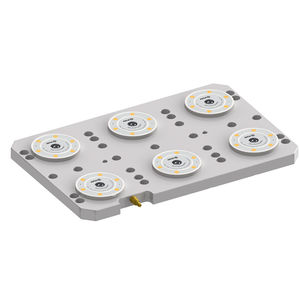

... Quick-Point® duo6グリッドプレートには6つのゼロ点取り付け穴があり、合計3つの取り付けオプションが可能です。2つのMakro-Grip® 46 microを並べてクランプ、1つのMakro-Grip® 46 microを中央に配置、または4つのクランピングスタッドを備えた通常のMakro-Grip® 5軸バイス（46または77）を1つ。このゼロポイントプレートには、82mmのグリッドに予め定義された取り付け穴があり、例えばクイックタワー水平クランピングタワーにそのまま取り付けることができます。 ...

... シンプルで機械的な機能原理による容易な操作性 Quick-Point® ゼロポイントクランプシステム Quick-Point® ゼロポイントクランプシステムは、特に幅広いバリエーションが特徴で、あらゆる工作機械にソリューションを提供します。形状が円形、長方形、正方形、シングルまたはマルチクランプのいずれであっても、立型および横型マシニングセンター、3軸および5軸テーブル、4軸ロータリーまたはトラニオンシステムで汎用的に使用できます。 ...

... 4つ折りグリッドプレート96は、比類なき品質の「ベースプレート」と言える。それには理由がある！多くの位置決めオプション、汎用性、拡張性のおかげで、ゼロ点クランプシステムを使い始めたばかりのユーザーが最初に選択することがよくあります。その柔軟性により、将来的な、おそらくはまだ未知の用途に対しても、あらゆる選択肢が開かれています。 ...

... 4つ折りグリッドプレート96は、比類なき品質の「ベースプレート」と言える。それには理由がある！多くの位置決めオプション、汎用性、拡張性のおかげで、ゼロ点クランプシステムを使い始めたばかりのユーザーが最初に選択することがよくあります。その柔軟性により、将来的な、おそらくはまだ未知の用途に対しても、あらゆる選択肢が開かれています。 ...

... 丸型2つ折りグリッドプレート96は、中型サイズの丸型マシンテーブルに、できるだけ広い範囲でゼロ点クランプシステムを装備するのに適しています。取り付け穴パターンにより、スロット間隔100 mmのすべてのマシンテーブルに取り付け可能で、1台または2台のクランプ装置を並べて取り付けることができます。クランプスクリューまたはクイックロックファスナーで操作します。 ...

... 丸型2つ折りグリッドプレート96は、中型サイズの丸型マシンテーブルに、できるだけ広い範囲でゼロ点クランプシステムを装備するのに適しています。取り付け穴のパターンにより、溝間隔63 mmのすべてのマシンテーブルに取り付け可能で、1台または2台のクランプ装置を並べて取り付けることができます。クランプスクリューまたはクイックロックファスナーで操作します。 ...

... 2つ折りグリッドプレート96は、4つ折りグリッドプレート96の補助としてよく使用されます。これら2枚の複数のグリッドプレートを組み合わせたり並べたりすることで、ゼロ点グリッドが広がり、クランプ位置が増え、Makro-Grip® Ultraシステムのような大きなクランプ装置を使用する場合、機械テーブル上の接触面が増えます。連続したゼロ点グリッドにより、マシンテーブル上の利用可能なスペースを効率的に使用することができます。 ...

... この4つ折りグリッドプレート52には、126 x 126 mmの間隔でM8ネジ用の取り付け穴があります。したがって、63 mm のスロット間隔のマシンテーブルや、Hermle、Matsuura、Hurco などの十字型または星型のスロットを持つマシンテーブルで使用できます。このマルチグリッドプレートでは、1本のネジで4つのクランプポジションを操作できます。 ...

... 4つ折りグリッドプレート52は、Quick-Point® 96システム用のクランピングスタッドを標準装備しており、レシーバープレートとしても使用できます。これにより、オペレーターは96 mmの大きなゼロポイントグリッドによるシングルクランプと、52 mmのゼロポイントグリッドによる小さな部品のマルチクランプを柔軟に切り替えることができます。クランピングスタッドを取り外すと、4つ折りグリッドプレート52は、個々の穴パターンを挿入することにより、マシンテーブルに直接取り付けることができます。 ...

... グリッドサイズ52 mmの2つ折りプレートで、2つのクランプポジションが1つのネジで作動します。このマルチプレートは3面クランピングタワーや4面クランピングタワー、横型マシニングセンター用クランピングタワーQuick-Towerに適しています。また、お客様独自の治具やタワーにマルチクランプソリューションとして取り付けることもできます。 ...

... 空気圧によるロック解除。 オープニング動作圧力。 K10.3分5バール K20.3分。 4.5バール スチール、硬化処理なし。 繰返し精度 < 0.005 mm。 空気圧式クランピングステーションは、溝間隔63、100、125 mmのマシンテーブル上で時間を最適化したクランピングを設定するためのものです。固定はM12のソケットネジで行います。アライメント用に最低2つのフィッティングボアが付いています。クランピングモジュールの挿入寸法は200mmです。空圧クイックカプラはあらかじめ装着されています ...

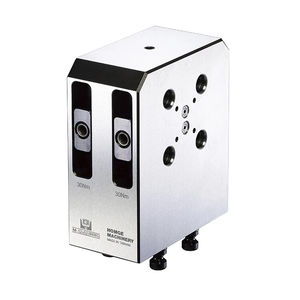

... ゼロ位置決めツインベース/コラム 1.位置決めプレートの特徴を継承し、工作機械の加工スペースを有効活用できる両面位置決め式墓石です。 2.両面加工が多い3軸工作機械ユーザーに適しています。 PDF https://www.homge.com.tw/pdf/198205/Zero-Point-Quick-Change-Devices-G.pdf ...

... マシニングセンタの効率向上 3面または4面のツームストーンは、マシニングセンタ、特に小型の5軸加工機の交換効率を効果的に向上させます。この技術革新は、従来のクランプセットアップの制約を克服し、コンパクトな機械でも複雑な作業の実行を可能にします。 多面加工が多い3軸、4軸、5軸工作機械ユーザーに適しています。 墓石M-52x52(9433) 材質アルミニウム サイズ: ...

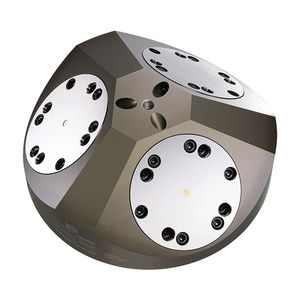

... 高耐久性のシステム本体は、アクセスが容易なように設計され、凹型のゼロ点プレートを備えているため、5軸マシニングセンタの作業効率を高めるための優れた選択肢となります。 三面ピラミッドデザインに統合されたゼロ点インターフェースは、段取り手順を合理化するだけでなく、段取り時間の短縮という点でオペレータに大きなメリットをもたらします。 PDF https://www.homge.com.tw/pdf/267575/Zero-Point-3-Faced-Pyramid.pdf ゼロ点クランピング https ...
