バイメタルパージシステム

圧力: 10 bar - 250 bar

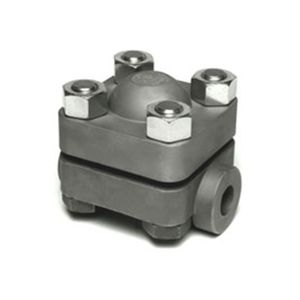

... バイメタル式スチームトラップは、主に過熱蒸気ラインのドレン排出に使用され,顕熱を利用するアプリケーションからの低温ドレンを回収し省エネに役立てる製品です。 温調式スチームトラップの中でも非常に堅牢 。 ウォーターハンマーや腐食性のドレンに対して高耐性。 ...

圧力: 21, 32, 45, 17 bar

... サーモスタットスチームトラップ バイメタルサーモスタットスチームトラップの動作方法 1.起動時に、バイメタル要素が緩和され、バルブが開いている。冷却された凝縮液と空気は直ちに排出されます。 2.トラップを流れる高温凝縮液は、バイメタル要素を加熱し、バルブをシートに向かって引き出します。 3.高温凝縮液が排出され、蒸気飽和温度に近づくと、バイメタル素子はバルブを閉じます。トラップに流れがない場合、エレメントを取り巻く凝縮液は冷却されてリラックスし、上流の圧力がバルブを開きます。凝縮液は放電され、サイクルが繰り返されます。 ...

圧力: 152 bar

圧力: 40 bar - 630 bar
温度: 425 °C - 650 °C

... 蒸気から凝縮液を除去したり、蒸気パイプを換気するためのサーモスタットスチームトラップ。 GESTRA Thermovitレギュレータを使用したスチームトラップでは、開閉プロセスは、バイメタルプレートとステージノズルの相互作用によって制御されます。 BKシリーズのスチームトラップを高い応答性、非常に効率的で非常に耐性にするのはこの原理です。 小さな負荷変動を伴う加熱プロセスからの凝縮液の除去のための堅牢な蒸気トラップを使用します。 特に使用することをお勧めします： 飽和蒸気管 過熱蒸気管 トレース ヒーターエアヒーター 自動換気のおかげで、BKシリーズのスチームトラップは通気口としての使用にも最適です。 ...

温度: 400 °C

... ユニバーサルコネクタ用スチームトラップユニバーサルコネクタに 接続するためのステンレス鋼のコンパクトでメンテナンスフリーのスチームトラップ。 これらのスチームトラップは2 本のネジで固定できます。 したがって、取り付けと取り外しは非常に迅速かつ簡単です。 ユニバーサルコネクタに接続するために、我々は提供しています： 膜レギュレータ付きスチームトラップ — MK 36A-71 /-72 バイメタル蒸気トラップ — BK 36A-7 熱力学蒸気トラップ — DK 36A-7 反転バケット蒸気トラップ ...

... 液体の漏洩は、金銭的な損失だけでなく、環境への影響も懸念されています。 バルブとスチームトラップは、流体漏れの90％以上を占めています。このような流体漏れは、シートの隙間からの漏れもあれば、グランド、ボンネット、シールから大気中に漏れることもあります。特に連続プロセス産業では、発生する損害は非常に大きなものとなります。 安全弁の漏れ、スチームトラップの漏れ、コントロールバルブの漏れなど、環境破壊の主な原因は以下の通りです。 流体の漏れは、スペインの発明者であるBithermの最新の特許技術によって、オンラインで監視することができます。 ...

圧力: 1,800 psi
温度: 565 °C

... 過熱または低負荷条件用のSH-1500シリーズバイメタル式スチームトラップは、他のトラップの耐用年数が短い用途に最適です。SH-1500シリーズトラップは、過熱用途に関連する大きな始動負荷を処理することができます。 独自のバイメタル・エレメントにより、過熱がトラップに到達する前に密閉遮断することができ、蒸気損失を防止します。SH-1500トラップは、過熱蒸気システムの過酷な環境において極めて長い耐用年数を保証するために、チタン製のバルブとシートを使用しています。 ...

圧力: 22 bar
温度: 350 °C

... 過熱または低負荷条件用のSH-300シリーズ・バイメタル・スチーム・トラップは、他のトラップ・スタイルが長寿命に適さない用途に理想的なトラップです。 アームストロングSH-300シリーズバイメタルトラップは、過熱用途に関連する大きな起動負荷を処理する能力も備えています。独自のバイメタルエレメントにより、過熱がトラップに到達する前に遮断することができ、蒸気損失を防止します。 ...

圧力: 22 bar
温度: 343 °C

... AB-3000シリーズのバイメタル式スチームトラップは、温度上昇がバイメタルエレメントに与える影響によって作動します。バルブの圧力が上昇すると、温度上昇によるバイメタルエレメントの湾曲によって補正されるため、変化する条件に適応します。アームストロングのAB-3000シリーズは、取り外し可能なキャップ、軽量、コンパクトで耐腐食性に優れたステンレス鋼のボディを備えています。 AB-3000シリーズは修理が可能で（ボディとキャップのネジを外すことができる）、アームストロング360°ユニバーサルコネクタまたはトラップバルブステーション（TVS）を通して配管することができます。これにより、コネクタをインラインのままトラップを取り外すことができるため、設置や交換が容易になります。その結果、人件費が節約され、他のトラップタイプ（逆バケット、サーモスタット、サーモダイナミック）を同じコネクタに取り付けることができるため、柔軟性が向上します。 ...

圧力: 45 bar
温度: 316 °C

... バイメタル・エレメントへの温度上昇の影響は、SH-2500バイメタル・スチーム・トラップを作動させます。温度上昇によるバイメタルエレメントの湾曲が圧力上昇を補うため、条件の変化に適応します。始動時、バルブは大きく開いており、大量の非凝縮物と冷たいドレンがシステムから除去されます。システムが蒸気温度に達すると、エレメントが十分に高温になり、トラップの弁軸を引っ張って弁を閉じます。バイメタル・エレメントが冷えるまでバルブは閉じたままであるため、バルブは割れて開き、凝縮水と非凝縮物を排出し、蒸気温度に達すると再び閉じる。 SH-2500は、軽量、コンパクトで耐腐食性に優れた密閉ステンレスボディを採用しています。アームストロング360˚ユニバーサルコネクターまたはトラップバルブステーション（TVS）に適応可能です。これにより、コネクタをインラインのままトラップを取り外すことができるため、設置や交換が容易になります。逆バケット、サーモスタット、サーモスタットウエハ、ディスク、フロートおよびサーモスタットスチームトラップは、すべて同じコネクタに取り付けることができるため、人件費の節約と究極の柔軟性を意味します。 ...

圧力: 121 bar
温度: 520 °C

... アームストロングのSH-1600シリーズバイメタル式スチームトラップは、温度上昇がバイメタルエレメントに及ぼす影響により、過熱状態で作動します。 どのように作動するか 始動時、バルブは大きく開き、大量の非凝縮物と冷たい凝縮水をシステムから除去します。 トラップが蒸気温度に達すると、バイメタルエレメントがバルブをシート内に引き込み、トラップを閉じます。 バイメタル・エレメントが冷えるまでバルブは閉じたままであるため、バルブは割れて開き、凝縮水と非凝縮物を排出し、蒸気温度に達すると再び閉じる。 特徴と利点 ...

圧力: 28 bar
温度: 427 °C

... SH-2000シリーズ過熱スチームトラップは、温度上昇がサーモスタット式バイメタルエレメントに与える影響によって作動します。温度上昇によるバイメタルエレメントの湾曲が圧力上昇を補うため、変化する条件に適応します。 始動時、バルブは大きく開いており、大量の非凝縮物と冷たいドレンがシステムから除去されます。システムが蒸気温度に達すると、エレメントは十分に熱くなり、トラップの弁軸を引っ張って弁を閉じます。 バイメタル・エレメントが冷えるまでバルブは閉じたままであるため、バルブは割れて開き、凝縮水と非凝縮物を排出し、蒸気温度に達すると再び閉じます。 SH-2000 ...

圧力: 45 bar - 62 bar
温度: 482 °C

... SH-900シリーズ過熱スチームトラップは、温度上昇がサーモスタット式バイメタルエレメントに与える影響によって作動します。 始動時、バルブは大きく開いており、大量の非凝縮物と冷たいドレンがシステムから除去されます。システムが蒸気温度に達すると、エレメントは十分に熱くなり、トラップの弁軸を引っ張って弁を閉じます。 バイメタル・エレメントが冷えるまでバルブは閉じたままであるため、バルブは割れて開き、凝縮水と非凝縮物を排出し、蒸気温度に達すると再び閉じます。 SH-900シリーズ過熱スチームトラップは、変化する条件に自動的に適応します。バルブ内の高温エレメントが力を発生し、圧力の上昇を相殺します。 ...
