スチーム交換コイル

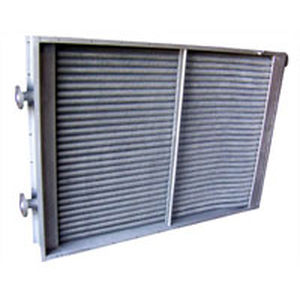

... スチームコイルは、サーモフィンが最初に設計した熱交換器製品です。長年にわたり、何千ものユニットを設置してきたサーモフィンの豊富な経験を生かし、進化したデザインとなっています。ISTEAMコイルの目的は、蒸気から熱を伝えることです。蒸気は、経験豊富なボイラーオペレーターから「野生の獣」と呼ばれることもあり、熱交換器のすべての側面（熱的または機械的）が適切に制御されていない場合、予測不可能なことがあります。サーモフィンでは、お客様のニーズに合わせて特別に設計された幅広い産業用蒸気コイル熱交換器をご用意しています。 タイプZ蒸気交換器 最も広く使用されている蒸気コイル式熱交換器で、特に紙・パルプ工業分野で使用されています。チューブは高温の蒸気にさらされたときに熱膨張するように特別に曲げられています。入口と出口の接続部は反対側の端にあり、垂直または水平に簡単に設置できます。 ...

... スチームコイルは、ドレンの凍結を防ぐための最良の選択であり、極端に低い空気温度の場合に推奨されます。この垂直管設置設計の利点は、1列目の管から非凝縮性ガスを連続的にパージし、凝縮した水を各列で別々にドレンメインドレンに流すことを促進する形状にあります。この設計では、蒸気は各列に直列に供給され、1列目の空気結合の防止がさらに強化されています。通常、2列目に接触する空気は氷点下以上であり、凝縮水の凍結の原因にはなりません。サーモフィンは、前述のコンセプトを組み合わせたデザインも開発しています。サーモフィンの強みは、お客様のニーズに合った蒸気コイル式熱交換器を開発することです。 ...

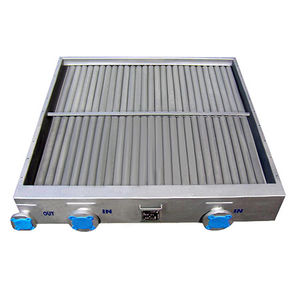

... この蒸気コイルは、氷点下の気温を想定して設計されており、ドレンの凍結によるコスト増を防ぐことができます。これは、外側のフィンチューブの中に、より短いオープンエンドの分配管を挿入することで、環状のクリアランスを流れるドレンを、分配管で凝縮した蒸気で保温するというコンセプトです。分配管を傾斜させているのは、ドレンの重力による流れを促進するためです。そのため、タイプVCの蒸気コイルは、入口と出口の接続部が必ずコイルの同一箇所にあります。設置方法は水平または垂直です。このタイプの蒸気コイルは、過熱された蒸気を使用する場合にも最適です。 ...

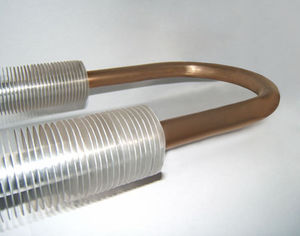

... このタイプの蒸気コイル熱交換器は、U字管を一体的に曲げ、ケーシングを特殊な設計にすることで、組み立て時の溶接を最小限に抑え、管が熱膨張できるようにしています。水平に設置された蒸気コイルは、溶接部にクラックが入る心配がありません。また、入口と出口の接続部が同一箇所にあるため、設置のしやすさも特徴です。 ...

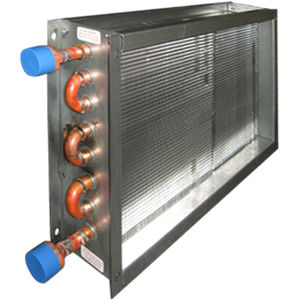

... 温水および蒸気ブースターコイルは、1 列または2 列の構成で入手可能です。 すべてのコイルには5/8インチのOD銅管、0.006のアルミニウムフィン、1インチのフランジ付きまたはスリップがあり、4インチの深さで亜鉛メッキされたケーシングを駆動します。 フィンの高さは最大 24インチです。 ...
