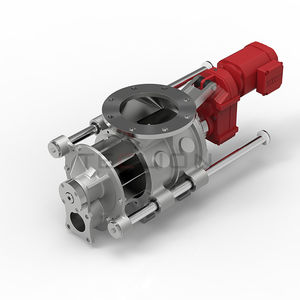

多目的用途用ロータリーバルブ

... ロータリーバルブは、粒状または粉末製品の空気輸送システムに使用されます。 最大3.5 barの圧力で作動する回路に製品を送り込みます。 ハウジング内で回転するタービンが、抽出、投薬、または搬送される材料をセル内に引き込みます。 HHDPGバージョンは、6 barで作動する回路に使用できます。 - 製品品質の尊重 - 低い製品速度 - 小さな設置面積 - 低い設置騒音 - 信頼性、メンテナンス性の低減 ...

... 概要
Paramount Rotofeederは、製造設備下の溝内に設けた単一の高速搬送用空気ダクトへ、散在する廃棄物や工程廃棄物を規則的に移送する装置です。複数の投入点（通常最大10点）に対応し、機械近傍に設置したシュートから廃棄物を投入して床へのこぼれや発塵を抑えます。

動作原理
内部の回転パドル先端に装着された耐摩耗性の柔軟なゴムストリップが回転する密閉空間を形成し、シュートから搬送ダクトへ廃棄物を移送します。ゴムは大きな破片の通過を許容しつつ下流の空気流を保護します。能力はパドル断面容積と回転速度から算出し、突発的な過負荷を想定して余裕を持って設計されます。

ファンおよび搬送オプション
廃棄物種類に応じてファンの配置を選べます。微粉や小さな廃棄物では投入点前に配置し、投入後にチョッパーファンで破砕して分離点へ送りやすくすることも可能です。外気取り入れオプションにより加熱空気の無駄な排出を防げます。設計は堅牢で産業用途に適しています。

駆動と保護
高性能のモーター付ギアボックスが回転パドルを駆動し、振動低減のためゴム製ショックバンパー上に取り付けられます。ギアボックスには過負荷保護用のモーターカットアウトが組み込まれており、重負荷にも耐える設計です。

システムの利点
密閉された負圧方式によりダクト内に廃棄物と粉じんを閉じ込め、床への流出や大気中への放出を防ぎます。複数のRotofeederで単一の大容量ダクトを共有することで、個別のファンやベルトコンベヤを置き換え、廃棄物管理を簡素化し、エネルギーと保守を低減します。廃棄物と接触する遅動部品が一箇所のみのため摩耗や故障リスクが低く、大口径ダクトにより詰まりを減らします。

Rotofeederシステムのメリット

• 生産エリアの整理：床下の一本の溝に補助設備を集約し作業場を整頓できます。
• 容易な拡張性：追加機械を大きな改造なしに導入できます。
• 清潔な作業環境：粉じん・廃棄物の封じ込めにより食品等の衛生基準を満たしやすくなります。

• 最大10箇所の投入点を単一の高速搬送空気ダクトへ供給可能。
• 密閉空間を形成する耐摩耗性の柔軟ゴムストリップを持つ内部回転パドル構成。
• 突発的な過負荷に対応するため、パドル容積と回転速度から算出して通常余裕を持って能力を設定。
• ファン配置の柔軟性：微粉/小片向けに投入点前、または破砕用チョッパーファンを用いて投入点後に配置可能。
• 加熱空気の喪失を防ぐ外気取り入れオプション。
• 振動吸収ゴムバンパー付きの高性能モーターギアボックスと過負荷保護付きモーターカットアウト。
• ダクト内に廃棄物を閉じ込める負圧密閉設計で粉塵放出を防止。
• 廃棄物と接触する遅動部品が一つのみで摩耗・故障リスクを最小化。
• 大口径高出力ダクトにより詰まりやダウンタイムを低減。
• 長期信頼性を考慮した堅牢な産業用構造。
