フランジバルブ

呼び径: 0.375 in
圧力: 6,000 psi
温度: 200 °C

... カナルタのマニホールドバルブは、革新的な設計により、ボンネットのネジ山をプロセスメディアから分離し、完全性を維持します。カナルタのバルブは、ボンネットのネジ山をプロセスメディアから分離することで、ボンネットのネジ山の完全性を維持します。シールは、圧力が上昇する一方で、金属と金属、ボンネットとボンネットの接触力を向上させ、流体の流れを最大化するために二重出口オリフィスを採用し、圧力限界を10,000 psiまで高めています。 全体的な使用と完全性を向上させる革新的な設計で特許を取得。 バルブは最大限の耐久性と性能を発揮するように作られており、信頼性を保証するために100%ヘリウムリークテスト済みです。 独立機関による文書化された認定試験 亜鉛ニッケルメッキは、無電解ニッケルメッキやコバルトメッキのバルブよりも耐腐食性においてはるかに優れています。 WEEEおよびRoHS準拠 この特許設計を採用したCanaltaバルブには、100シリーズハードシートミニバルブ、800/850シリーズブリードバルブ、すべての2バルブブロック＆ブリードバルブ、5バルブマニホールドが含まれます。 過去10年間、国際的な航空宇宙企業や自動車企業の多くが、部品の亜鉛ニッケルメッキへの切り替えを進めてきました。 独立した研究所が行ったテストでは、亜鉛-ニッケルメッキを施した2つのサンプルは、5％の塩水噴霧（霧）に曝されたテストチャンバー内で1000時間以上経過しても、目に見える腐食は見られなかった。内部テストでは、10％の塩溶液に3500時間浸漬しても同じ結果が得られました。このような素晴らしい結果を受け、現在ではすべての炭素鋼製カナルタ・ニードルバルブおよびマニホールドバルブは、この素材を標準メッキとして採用しています。 ...

呼び径: 20 mm - 100 mm
圧力: 3.5 bar - 6 bar
温度: 150 °C

... 10º の垂直角度により排水性が向上し、TKC 接続でバルブを組み立てることができるためタンク内の空洞が最小限に抑えられます。このバルブは、タンクからバルブを簡単かつ迅速に取り外すことができるインレットクランプ接続により、汎用性の高いソリューションとなっています。完全に洗浄・滅菌できるように設計されています。また、幅広いオプションがあり、プロジェクトの要件に応じて完全にカスタマイズすることができます。 完全なドレン排出 デッドレッグの最小化 コンパクトなボディ 取り外し可能なソリューション CIP/SIP ...

呼び径: 20 mm - 150 mm
圧力: 6 bar
温度: 2 °C - 110 °C

呼び径: 10 mm - 50 mm
圧力: 16 bar
温度: 0 °C - 80 °C

... ラジアル方向の取り付け・取り外し 両面ブロックボール 全断面積の流れ シール材 - EPDM, FPM ボールシーティングジョイント - PTFE 接続：フランジ、PEフュージョンソケット、PEフュージョンスピゴット、溶剤ソケット、溶剤スピゴット、ネジ式ソケット ...

呼び径: 25 mm - 100 mm
圧力: 0 Pa - 1,000,000 Pa
温度: 0 °C - 95 °C

... クリーニングエア/バルブの組み合わせ(RLVユニット) 流体（Fluids）.流体、ガス、蒸気（グループII、PED 2014/68/EU 衛生的な設計。全体のタンクドームキャップユニットは、衛生的なガイドラインに従って設計されています。 柔軟性。お客様のニーズに合わせた接続オプションを備えたモジュール設計。 製品特性 衛生的なモジュール設計 メンテナンスフリーのスイッチングバルブ 安全弁と真空弁は、空気圧で通気させることができます。 製品と接触する部品の材料 1.4301, ...

呼び径: 2 in - 12 in
圧力: 200 psi
温度: 225, 250 °F

... NIBCO®ラグタイプのバタフライバルブは、下流側のフランジなしで双方向のデッドエンドサービスを提供し、200PSIでバブルタイトシャットオフを実現します。このバルブは、温水・冷水に加えて、HVACや真空サービスを含む商業用および一部の軽工業プロセス用途に最適です。 NIBCO® 鋳鉄製バタフライバルブは、1/4回転（90度）の開閉で操作が簡単です。独自の成形EPDMシートライナーとアルミブロンズディスクは、ほとんどの水の用途に推奨されています。内部ステム/ディスクの幾何学的なドライブ設計により、水路で漏れ経路や乱流を作成する可能性のあるピンやボルトの必要性がありません。延長ネックにより、最大2インチまでの絶縁が可能です。エンジニアリングと設置に関する情報については、NIBCOの技術データシート、耐薬品性ガイド、カタログを参照してください。NIBCO® ...

呼び径: 40 mm - 125 mm
圧力: 6, 16 bar
温度: -20 °C - 80 °C

... SAE及びDINフランジ接続のasaバタフライ弁は、弾性体（ラバーコンペンセータエキスパンションジョイント）との組み合わせにより、ポンプポートとの短補償・経済的な接続が可能です。新機構により、レバー位置の変更が可能です。スイッチブラケットを回すことにより、ハンドルの方向（時計回り、反時計回り）を変えることができます。 SAEおよびDINフランジ接続のasaバタフライバルブでは、エキスパンションジョイントとの組み合わせにより、ポンプとの接続を短く、柔軟に、経済的にすることができます。 ...

呼び径: 0.25 in - 1 in
圧力: 200 bar
温度: -29 °C - 250 °C

... スフェラコ社製の483シリーズはフランジゲートバルブです。蒸気、高圧、石油産業を扱う用途に最適です。20℃で200バールまでの圧力に対応しています。ユニットは、炭素鋼から構成されており、最小化されたボアと昇降回転ステムを備えています。 仕様 - 流れの方向（矢印で示す）を尊重してください。 - 標準ポート - ライジング回転ステム - モノブロック - 鍛造炭素鋼A105N - 3000 Psiタイプ 用途 - 石油産業、蒸気、高圧 - 最小および最大温度 Ts : - 29°C ～ + 250°C - ...

呼び径: 200, 150, 80, 125, 100 mm
圧力: 16, 10 bar

... 高張力ルーズフランジシステムを採用したホーレE3スピゴットエンドバルブは、既存のバルブの交換だけでなく、特に新築での使用に適しています。 平らなガスケットはすでに円錐形のシールに含まれています。 ホーレ E3 二重バヨネット O リングキャリアがスピンドルとボンネットを接続し、完全密閉された均一なエポキシ粉体塗装のボンネットを可能にし、耐食性をさらに向上させます。 二相ステンレス鋼製スピンデル 耐摩耗性POM素材のウェッジガイドは、荷重に最適化された設計で、摩耗を最小限に抑え、最小トルクの作動を保証します。 ...

呼び径: 8 mm - 25 mm
圧力: 0.2 bar - 16 bar
温度: 150 °C

... ADCAPure P130J は、直動、ダイアフラム感知、バランスプラグ式減圧弁のシリーズです。これらのレギュレーターはスプリング式とドーム式があり、クリーンな空気、窒素、二酸化炭素、酸素、アルゴン、その他のガスや液体で使用できるように設計されています。特に、製薬、化粧品、ファインケミカル、食品・飲料プロセスで見られる高純度ガスシステム用に設計されています。 コンパクト設計。 上昇しない調整ノブ FDA / USPクラスVI適合シール。 316Lステンレス鋼棒材からの完全機械加工で、鋳物や鍛造品は使用していません。 セルフリリーフ。 リークライン接続。 パネルマウント ドームローディング トップキャップ（カバー付き調整ネジ） 本体へのゲージ接続壁取り付け 液体とガス用に異なるソフトシール。 酸素用脱脂済み。 クリーンな空気、窒素、二酸化炭素、酸素、アルゴン、その他のガスや液体に対応。 ASME ...

呼び径: 0.5 in - 4 in
圧力: 232 psi
温度: -20 °C - 120 °C

... スリーピース、クランプ接続 シール材はFDA177.1210/2600に準拠 ISO2852、DIN32676に準拠した寸法 ...

呼び径: 15, 20 mm
圧力: 16 bar

... フランジ一体型の複合調整式インレットボールバルブは、水道メーターマニホールドの設置に最適です。機械的耐性が高く、腐食の心配がなく、低温でも優れた性能を発揮します。このモデルは13mm、15mm、20mmメーターに対応し、複合構造によりスクラップとして転売するための材料の盗難を防ぎます。 主な特徴 フランジ一体型：水道メーターのマニホールドシステムに最適。 高い機械的強度：耐久性と長寿命を提供します。 腐食リスクゼロ: 湿度が高く、腐食しやすい環境に最適です。 低温での性能：低温条件下でも効率的に動作するように設計されています。 多様な互換性：13mm、15mm、20mmメーターに接続可能。 セキュリティ強化：スクラップとして転売される材料の盗難を防ぎます。 軽量で設置が簡単：取り扱いと設置が簡単で、人件費を削減できます。 飲料水にも安全：無害な材料で製造されています。 ...

呼び径: 1.5 in - 5 in
圧力: 6 bar - 16 bar
温度: -20 °C - 80 °C

... SAEおよびDIN接続のアサバタフライフランジは、弾性エレメント（ゴム製コンペンセータ）との組み合わせにより、ポンプポートとの接続を短時間で補正し、経済的にすることができます。 ...

... デズーリクのナイフゲートバルブは、過酷な摩耗性や腐食性のサービス用に特別に設計されています。特に厳しいサービスでバルブの寿命を延ばすために、バルブシートや内部を摩耗から保護するためにデフレクションコーンを使用することができます。デフレクションコーンは、上流側のバルブフランジと隣接する配管の間に取り付けられ、金属製または弾力性のあるシートのナイフゲートバルブに使用することができます。 ...

呼び径: 40 mm - 80 mm
圧力: 10 bar - 40 bar
温度: 70 °C

... 自動空気弁 1つの機能：自動脱気 シンプルなデザインで長期間の使用が可能なタリスオートマチックエアバルブは、接続部と圧力クラスが異なるため、お客様の使用状況に合わせて使用することができます。 オートマチックエアバルブには、大型3機能エアバルブのスマート排気技術を採用し、簡単・安全・長寿命を実現しました。 公称直径（DN）：1 "男性/DN80までのDN40 使用圧力（DNに準拠）：16バール、25バールまたは40バール フランジ穴あけ（DNと使用圧力による）。ISO PN10、PN16、PN25またはPN40に準拠したDNの場合 中温: ...

呼び径: 2, 1 in
圧力: 8 bar

... CELTIC-Nは、ガスカットエンジニアリングがブランケティングシステム用に開発した新型バルブです。ブランケティングシステムとは、窒素や二酸化炭素のような不活性ガスを貯蔵タンク内で使用し、流体表面上の陽圧と中性環境を維持するプロセスです。 タンクブランケティングシステムの利点 製品の酸化を防ぎ、空気汚染を防ぎます； タンクを腐食から保護し、汲み出し作業中のタンク壁崩壊の可能性を低減する； 混合物を発火点以下に保ち、可燃性蒸気の量を大幅に減少させる； 貯蔵製品が大気中に気化するのを防ぐ。 タンクブランケティングシステムは、化学、製薬、食品、石油産業など、広く産業ブランクでいくつかの用途があります。セルティックNはステンレス製で、ダイアフラムはFEP製です。 材質 本体：ステンレス鋼 ...

圧力: 17.2 bar

... FDVは、危険な環境でのインストール用に設計されたデルージ消火スプリンクラーシステム用の防火制御弁です。 FDV-PC0は、圧力制御Delugeシステム、電気的または空気圧的に作動し、ローカルにリセットされます。 2つの火災検知システムがあり、それぞれ独立してアクチュエータを作動させ、デリュージュバルブを開くことができます：空気圧式ドライパイロット検知ラインおよび/または電気ソレノイドは、制御盤を介してセンサーに接続されています。 一旦開くと、バルブは入口高圧を所定の固定出口圧力まで低下させます。デルージシステムは、手動操作のために火災検知システムをバイパスする緊急バルブを内蔵しています。 垂直または水平設置用に設計されたグローブパターン、ライン圧作動のFDV-PC0バルブは、直接エラストマーダイアフラムシールを特徴としています。バルブ本体にはバランシングスプリングや内部の金属製ウェットコンポーネントはありません。流体力学的なパターン設計により、最小限のヘッドロスで大流量を保証します。 ...

呼び径: 100 mm - 1,200 mm
温度: -100 °C - 550 °C

... ディスクの開度をいつでも明確に識別できるよう、シャフト端にディスク表示をマーク。 ディスク硬質面 標準ディスクは、ステライト溶接オーバーレイまたはハードクロムメッキが施されています。 シールデザイン ラミネートシート用グラファイトのソフトシールは、グラファイトが摩耗する可能性を減らし、さらに漏れにつながるボディに配置されています。グラファイトはシールシートの切り欠きに配置され、簡単に修理できるようになっています。 ラミネートシート、ソリッドメタルシートもご用意しております。 防塵設計 軸部への異物の侵入を防ぐ防塵設計です。 軸強度アップ シャフトにテーパーピン用の穴あけ加工を施すことなく、スプライン加工を施すことにより、シャフト強度を向上させました。 ブローアウトプロテクション シャフトストップとボトムカバーの両方が確実なブローアウトプロテクションを提供します。 ディスク ピンレス構造でメンテナンスが容易です。 双方向遮断設計 フローティングシールデザインは自己調整可能で、楕円シールシステムのシール面は最終位置でのみ完全に接触します。この機構により、完璧なバブルタイトシャットオフを実現します。 フランジエンドバルブでは、シャフトがフランジ側に配置され、周囲温度の変化による外部リークの可能性を低減します。 仕様 バルブの設計と圧力/絞り定格： -ASME ...

呼び径: 6.426, 50, 0.5 mm
圧力: 0 MPa - 1 MPa

... ステンレスサニタリーサンプリングバルブ 材質SS304、SS316L 規格DIN、SMSなど サイズDN15-150 か 1"-6"、 ステンレス鋼のパイプラインシステムで適用される サンプリングコックは配管システムまたは装置のプロダクトサンプルを得るのに使用される弁である多くの状態で、人々はプロダクトに化学分析をする必要がある、専門にされたサンプリングコックは使用される。 ダブルオープンタイプのサンプリングコックは、より一般的に使用されるタイプである、それは通常、2つのボールバルブで構成され、その特性は、安全なサンプリングと安定しています。サンプリングの進行中、まず、機器（または配管システム）の近くにあるAバルブを閉じ、次にBバルブを開き、製品が2つのバルブの間のスペースに行くようにし、次にBバルブを閉じ、Aバルブを開き、サンプリング穴にサンプリング容器を入れて、製品サンプルを取得します。 接続端 ...

呼び径: 0.5 in - 3 in
圧力: 1,000, 800 psi

... AISI-316（ASTM-A351-CF8M／EN10213 1.4408） フルポート、クランプ/溶接端、1/2"～2" 1000PSI/ PN63、2.1/2"～3" 800PSI/ PN40、ブローアウト防止ステム、キャビティ充填シート、ID研磨<0.3μm & OD研磨<0.4μm。 ドレンホール（ピギーホール）デザイン，AISI-316Lの突き合わせ溶接エンドキャップ，AISI-316LまたはAISI-304のボディ，RJTオス型エンド ...

呼び径: 15 mm - 600 mm
温度: -50 °C - 600 °C

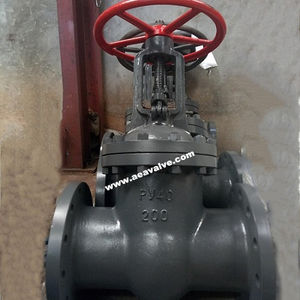

... ロシア標準GOSTゲートバルブZ44 (30с41нж, 30с64нж, 30с15нж, 30с76нж, 30с45нж) 技術的な仕様：技術的な仕様 (1) 設計基準。GOST 5762-2002 (2) 対面寸法。GOST 3706-93 (3) エンドフランジ寸法。GOST 12815-80 終了 BW の次元。GB/T 12224 (4) 構造物。ストレートパターン (5) ボディの材料。GS-C25、S.S 304、S.S 316 6）圧力評価。PN16、PN25、PN40、PN63、PN160 (7) ...

呼び径: 50 mm - 600 mm
圧力: 240 psi
温度: 70 °C

... 技術的特性： 設計基準：EN 1171に準拠した設計、EN 558に準拠した面対面寸法、基本シリーズ14（DIN 3202、F4） フランジエンドコネクション EN1092-2、ISO2531 圧力クラス：PN16 テストに準拠：EN1074-2 作業温度：最大+70°C ドリルフランジ：PN10/16、DN200-PN10、PN16 本体およびボンネット：ダクタイル鉄 EN-GJS-500-7 ウェッジ：ダクタイル鉄 EN-GJS-500-7、EPDMコーティング ステム：ステンレスAISI420 ...

呼び径: 3 in

... OPW 6500シリーズアングルローディングバルブは、鋳造アルミニウム製で、流体をローディングアームの端までライン内に保持することができます。アルミニウムボディは、様々な流体処理能力のためにステンレス製のトリムで作られています。これは、ロード中にオペレータが開位置にハンドルを保持することを要求する「デッドマン」機能を備えています。端部は、TTMAフランジによるメスパイプねじです。3インチと4インチからお選びいただけます。 ...

呼び径: 100 mm
温度: 80 °C

... 非常に（塵埃を）タイトに素早くロックしたいインターフェースをお持ちですか？シングルユースの封じ込めソリューションとして設計されたAVAXテクノロジーは、それを実現します。技術的には、AVAXはバヨネットクロージャーの確立されたロック原理に基づいています。 上流でも、下流でも、メインプロセスでも：従来の方法との比較から、このスプリット・バタフライ・バルブ技術がお客様のプロセスをより安全なものにできることがわかります。AVAXには、汚染された容器の廃棄も含まれているため、この使い捨ての封じ込めインターフェースを使用することで、プロセスが加速されます。これにより、洗浄とバリデーションが不要になり、コストが削減されます。 AVAXは、プラスチック製とステンレス製のパッシブ-パッシブシステムとして設計されており、大気圧・常温下でのアプリケーションに適しています。AVAXは、古典的なスプリットバタフライバルブに匹敵するものをお探しなら、常に賢い選択です。マルチユースコンポーネントとして設計されたステンレス製AVAXは、パッシブ・パッシブのハイブリッド設計により、シングルユースのプラスチック製バージョンに接続することもできます。ステンレス製とプラスチック製の完璧な組み合わせをお探しですか？ AVAXは最高の粉体ハンドリングを実現します！ 知っておくべきこと ...

呼び径: 50 mm - 300 mm
圧力: 10 bar

... パッキン押さえは交換可能で、バルブを分解することなくシールの交換ができます。 バルブを開くとセルフクリーニングが行われ、パッキン押さえを保護するためにスクレーパーを追加できます。 双方向性で、流れ方向に関係なく設置可能。 フルボアで流量が減少しない 底面が平らなため、堆積物が溜まりにくい 本体部品間のU字型一体成型NBRシーリングは、コーティングと鋳造の公差を補い、運転中の損傷を防ぐためにスチールインサートで補強されています。 本体鋳物に組み込まれたサポートが、圧力によるゲートのたわみを防止します。 ゲート、ステム、ボルト、ナットは耐酸性ステンレス製 本体は高強度、耐衝撃性のダクタイル鋳鉄製、オプションでステンレスまたは二相鋼製も可能。 97/23/CE ...
