静的負荷容量: 70 N - 800 N
直径: 30, 75, 55, 50, 60 mm
... 製品説明
POLYFLEX の防振サポートは、軽負荷の固定機器向けにコンパクトで低高さの振動吸収ソリューションを提供します。楕円形の金属ベースと小さなゴムコーンで構成され、上部の取り付けはゴム成形のチューブによって行われます。
用途
- ファン
- 空調機
- ポンプ
- コンプレッサー
- 発電機
- 小型モーター
- 変圧器
- 電気盤
利点
- 低い高さ
- 組み立てが容易
- 等周波数支持（エクイフリーケンシー）
仕様 ...
... 製品概要
V1H-6000およびV1H-6100は、取付プレート、カバー、圧入された鋼製シャフトで構成される鋼製防振マウントです。ステンレス鋼または白色亜鉛めっきの鋼で供給されます。弾性部はステンレス製ワイヤークッションで、鋼部品は亜鉛めっき処理されています。
材料と構造
全金属構造により、過酷な周囲条件や温度下でも時間経過による特性の劣化を抑え、荷重下での高さを維持します。アーマチュア形状と上部クッションにより高い半径方向性能と最大3 gの構造耐力を実現します。
性能と仕様
- 固有振動数：12〜18
... 製品概要
この金属ばね式防振支持体シリーズは、産業機械向けの超低周波振動隔離および衝撃吸収を提供します。機種により一枚または二枚の鋼製取付プレート、高耐力鋼製ばねを1本または複数本、軽合金製リング2個、各ばね内にステンレス線のクッションを備えています。鋼製部品はすべて塗装により環境保護処理されています。厳しい使用環境でも安定した隔振性能を実現する設計です。
仕様
- 超低周波の隔振、約3 Hzまで対応。450 rpm以上で稼働する機械、振動機、衝撃機械に適合。
- 設計条件下で最大約95%の減衰を実現。
- 完全金属製構造で屋外や過酷な環境で使用可能。
- クリープ感受性が低く、隔離対象機械と同等の寿命を確保可能。
- 各ばね内の金属クッションにより減衰係数が向上し、共振時の変位を抑制。
IGSシートおよび3Dファイル
- V1B1114-XX
- V1B1114-XXA
- V1B1116-XXA
- V1B1136-12X
- V1B1136-XXA
- V1B1134-2X-C
用途例
- 電気盤
- 破砕機
静的負荷容量: 1.02 kN - 4.27 kN
... Enidine Inc. は、海軍キャビネットアイソレーションおよびラフトデッキシステム用のHERM（高エネルギーロープマウント）アイソレータを開発しました。バージ試験に合格し、衝撃入力をCOTS機器に適合するレベルまで低減しました。 HERMマウントは、衝撃、振動、および構造物由来の騒音アイソレータを必要とするキャビネット、プラットフォーム、ラフト、クレードル、キャニスター、輸送用コンテナに最適な防振システムソリューションです。 電子キャビネットだけでなく、HERMはレーダーシステム、武器、車両を保護する他の防振システムにも使用できます。幅広いデッキ周波数範囲での保護を提供する防振マウントと防振システムを必要とする防衛請負業者は、このアプリケーションから恩恵を受けることができます。 ...
... 高いたわみ量 水平方向の圧縮荷重 垂直方向のせん断たわみ VTタイプは、取り付け時にゴム部にせん断荷重がかかるように設計されているため、低荷重でも高いたわみ量が得られます。2種類のパーツが用意されています。VT-upperは、過負荷が発生した場合に、分離されたユニットが落下しないように張力に対する保護を提供します。 VT-lowerは、水平方向の圧縮荷重を受け、垂直方向のせん断たわみを許容するように設計されています。 主な用途は次のとおりです。 - 機器キャビネット - ...
Trelleborg Antivibration Solutions
... 自然な遮音性 非磁性体構造 低い固有振動数 衝撃とは、物体の位置、速度、加速度が短時間のうちに急激に変化することをいいます。トレルボルグのショックマウントは トレルボルグのショックマウントは、衝撃波の破壊的な影響から構造物や機器を保護するために設計されています。トレルボルグが開発した画期的なショックマウントNew2Cは、衝撃や振動の遮断における最も厳しい要求を満たし、電子機器や精密機器などの幅広い用途に対応しています。 New2Cは、衝撃変形時の柔らかい弾性特性と、通常の振動状態での低い固有振動数を持ち、そのため、衝撃と振動の両方の要求を同時に非常に高いレベルで満たすことができます。また、エラストマー（ゴム）素材のような自然な遮音性を持ち、標準的には非磁性である。New2Cが許容する最大変形量は、全方向で少なくとも-55～＋55mmです。5 ...
Trelleborg Antivibration Solutions
... ステンレススチール製ワイヤー構造 様々な用途に対応 簡単な取り付け ワイヤーロープアイソレータ（WRI） 安全な連続運転や、（非常に）繊細な機器の完璧で安全な輸送を保証するためには、適切な衝撃と振動の保護が不可欠です。適切なレベルの保護は、適切なショックマウントの組み合わせ、徹底した計算、アプリケーションの理解によって実現されます。ワイヤーロープアイソレータ（WRI）の利点は、比較的小さなスペースで高いレベルの絶縁を実現できることにあります。WRIは、その構造上、どの方向にも荷重をかけることができ、誤動作を起こす心配がありません。油、海水、化学物質、暑さ寒さなどの外的要因による経年劣化の心配がない。WRIの用途としては、衝撃や振動に対する機器の取り付けが必要で、防音はあまり重要でない場合がほとんどである。 ...
Trelleborg Antivibration Solutions

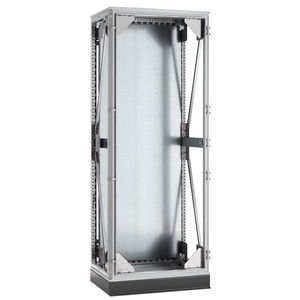

... 亜鉛メッキ板金30/10 注意5ヒンジドア、偽ドア、内部プレートフロント挿入 重量負荷200キロから最大500キロ ベース30/10塗装鉄またはステンレス鋼の代替、（別ベース 見積もりのコード）台座のコード：DRCXXX-KITAS ...
