... Kendrion の OAC 振動供給コイルは、供給技術向けのユニバーサルドライブとして設計されたオシレーティングソレノイドです。らせんコンベヤ、仕分けボウル、振動テーブル、搬送チャネルなどに対して精確な直線振動を供給します。

主な利点

• 駆動電圧および／または周波数による連続可変で振動を最適化可能
• コンパクトな設計で高出力を実現
• 渦電流損失を最小化し効率的な運転を実現
• 最新の材料と製造プロセスによる安定した品質
• 汎用的な取り付けオプションで柔軟に統合可能
• 制御ユニットを含む完全ソリューションを提供可能
• UL

電圧: 230 V

... 概要
Kendrionの電磁振動コイルは、ホッパー、バンカー、コンテナを振動させ、バルク材を圧縮または解放するために設計された振動ソレノイド（オシレーティングソレノイド）です。工業用振動用途向けに設計されています。

用途

• ホッパーやバンカーの振動により架橋（ブリッジ）を防止し、材料の流動を確保
• コンテナの振動およびバルク材の締固め

• オシレーティングソレノイドとして工業用振動タスクに適した設計
• Kendrionのオシレーティングソレノイド／振動コイル製品群に統合可能

• タイプ：電磁振動コイル（オシレーティングソレノイド）
• 主な用途：ホッパー、バンカー、コンテナの振動によるバルク材の圧縮または解放
• 製品ファミリー：オシレーティングソレノイド／振動コイル
• メーカー：Kendrion
• 製品ページ：https://www.kendrion.com/en/products-services/solenoids-actuators/oscillating-solenoids/shaker-coil
• メイン画像：https://www.kendrion.com/fileadmin/_processed_/3/e/csm_Electromagnetic-shaker-coil-oscillating-solenoids_ac0fbe7dce.png

... 概要
WL4751 電磁弁コイルは、電気エネルギーを磁力に変換して弁のプランジャを駆動し、液体や気体を制御する電磁アクチュエータです。AC/ DC仕様および各種電圧、出力、絶縁クラス、保護等級のカスタム対応が可能です。高品位銅線、精密巻線、厳格な品質管理により、安定した磁力、迅速な応答、低消費電力、長寿命を実現します。

動作原理
コイルは磁心に絶縁銅線を巻いた構造です。通電すると巻線に電流が流れ磁場が発生し、プランジャ/アーマチュアを引き付けて弁のシーリング要素を移動させ、開閉または流量調整を行います。設計・性能に影響する主な要素は以下の通りです：

• 巻線の巻数
• 銅線の直径と品質
• 入力電圧と電流値
• 磁性材料の品質と磁回路設計
• エアギャップの設計
• 動作温度とデューティサイクル

... 概要
コイルボビンは、ソレノイド、変圧器、リレーなどの電磁機器において銅巻線の機械的支持と電気絶縁を提供します。WL1535はエンジニアリングプラスチック製で、巻線の均一な配列、振動低減、短絡からの保護を実現し、産業用途での信頼性を高めます。

主な特徴と利点

• 電気絶縁：高い誘電特性を持つ技術材料により巻線間の故障を低減します。
• 熱・機械特性：PA66、PPSなどの材料選択により幅広い温度域や過酷環境での使用が可能です。
• 精密成形：厳密な寸法公差により、巻線テンションの一貫性と自動巻線・組立工程との互換性を確保します。
• 設計の柔軟性：一体型端子、フランジ、取付機構など、特定の設置要件に対応したオプションを提供します。

• 巻線とコア間の絶縁が向上し、電気的故障のリスクを低減します。
• 均一な巻線形状により予測可能な電磁性能を実現します。
• 材料選択により耐熱性や難燃性を確保できます。
• 自動化生産に対応：大量巻線・組立を容易にし、カスタム仕様も提供可能です。

• 材料選定が重要：不適切な材料は極端な温度での変形を招く可能性があります。
• 非常に高出力の用途では追加の絶縁や放熱対策が必要になる場合があります。
• ボビンを使用すると、直接巻線に比べて部品サイズや材料コストが増加することがあります。
• 公差が仕様外の場合、巻線性能に影響を与える可能性があります。

• コイル仕様を明確にする：ワイヤーサイズ、巻数、必要な磁力を定義し、コア径、巻取スペース、フランジ高さを決定します。
• 使用温度に応じて材料を選定（例：中温域はPA66、高温（>180°C）はPPS）および難燃要件を確認します。
• 高電圧用途では絶縁レベルやクリアランス／沿面距離が規格に適合していることを確認します。
• 振動がある環境では機械的強度を評価し、必要に応じて強化プラスチックを検討します。
• 信頼性の高い電気接続のため端子・ピンの設計を決定し、腐食対策を考慮します。
• 量産前にプロトタイプを要求し、寸法公差、巻き付き具合、熱特性を検証してください。

電圧: 110 V - 230 V

... 概要
WL8580 ACボビンコイルは、産業用ソレノイドバルブ、空気圧アクチュエータ、リレーおよびその他の電磁アクチュエータ向けに設計されています。精密な銅巻線、F種絶縁を採用し、安定した磁力、予測可能な動作およびOEM組み込みに適した構造を備えています。

主な特長

• 精密銅巻線とF種電気絶縁
• 信頼性の高い駆動のための安定かつ均一な磁力
• 複数のAC定格電圧（110V、230V）に対応、OEM向けカスタマイズ可能
• 産業用途の連続運転を想定した長寿命設計

• 巻線にAC電圧を印加する
• 銅線に流れる電流が磁場を発生する
• 磁場が強磁性プランジャを引き付け、直線移動を生じる
• プランジャの移動によりバルブやスイッチが作動する
• 通電停止時は復元スプリングがプランジャを復帰させる
• 交流のゼロクロス時のトルク変動を低減するためにシェーディングリングが用いられる場合がある

• 流体・ガス制御用ソレノイドバルブ
• 空気圧・油圧バルブの駆動・自動化
• リレー、コンタクタ、産業用スイッチング機器
• HVACダンパーやバルブアクチュエータ、水処理用バルブの自動化
• 農業用灌漑システム、自動販売機、繊維・医療機器への組込み

• 量産に適したシンプルで再現性のある設計
• 高い磁力と迅速な動作応答
• 低メンテナンスで長寿命
• 幅広い電圧レンジとOEMカスタム対応

• 連続運転時の発熱には熱管理が必要
• AC動作時に可聴のハミングが発生する場合がある
• 磁力は供給電圧および周波数の影響を受ける
• 早期故障を避けるために適切な電圧選定とデューティ管理が重要

• 作動しない：電源、配線、コイル抵抗を確認
• 過熱：動作電圧、デューティサイクル、冷却を確認
• 作動力が弱い：供給電圧、アーマチュアのクリアランス、プランジャ状態を点検
• ハミング/異音：シェーディングリング、プランジャの嵌合、取付安定性を点検
• 断続動作や焼損：過電圧、絶縁状態、接続の信頼性を確認

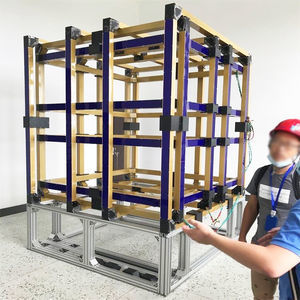

... 大型磁場コイルの設計・据付サービス。特定の適用シナリオに合わせた技術的ソリューションとして、コイル設計、製造、現地据付を含む一括提供を行います。

コイルの種類 / 製品範囲

• ヘルムホルツコイル
• 電磁石
• ソレノイド
• 定磁場 / 永久磁石システム

• 顧客の用途および技術要件に応じたカスタム設計
• 大型磁気コイルの製造
• 現地での据付およびシステム統合
• 定磁場、回転磁場、超伝導などの要件に対応した設計適応

電圧: 43 V

... 製品概要
Synapticon SOMANET Circulo 統合ブレーキシステム（IBS）用マイクロコイル。SOMANET Circulo 7 および 9 のヒートシンク rev B1 以降に対応。供給部品：マイクロコイル。残りの機械的IBS部品は各アクチュエータ向けにカスタム設計されています。

注意

• ノッチ付ホイール、摩擦材、波形スプリングは現在、各アクチュエータ設計ごとにカスタム設計・製造されています。
• Synapticon
