ハイドロミル

... 主な仕様

• タイプ：溝切削機・グラブユニット
• 型式：SX40-A
• 掘削機の出力トルク：2×120 kN·m
• 壁幅：0.8–1.5 m
• 掘削深さ：80 m
• 主ポンプ流量：2×380+130+330 L/min
• 出力：110+45 kW
• 総重量（切削ホイール除く）：98 t

• さまざまな地盤条件に対応
• スラグ排出用のエアリフトシステム
• 壁の精密な垂直成槽を実現
• 連続掘削のためのカット＆ジョイント作業
• 低騒音・低振動、排出低減
• スラグ分離とベントナイトのリサイクル
• 操作者に配慮した操作システム
• 切削と掴みの複合多機能

• 掘削機の出力トルク：120×2

... 都市部の現場での厳しい要件を満たすよう設計されたハイドロミル SC-110Uは特にハイドロミル用に設計されています。SH-35との組み合わせにより、高い性能と柔軟性が保証されます。このセットアップにより、極めて狭い条件の建設現場での作業が可能になります。2つの高さ構成（標準および低ヘッドルーム）が利用可能で、各構成ではパワーパックを3つの異なる位置に配置できます。 コンパクト 機械全体が作業半径4.6 m以内で作動します。 静音 抜群の低騒音。 フレキシブル 建設現場のレイアウトに合わせた高い汎用性。 パワーパックは横置き、背面置き、地面置きのいずれにも対応します。 モジュラー 革新的な設計により、標準仕様から低ヘッドルーム仕様への転換が容易です。 多彩なパワーオプション パワーパックには、ディーゼル仕様と電気仕様の両方があります。 展開可能 機械の組み立て、分解、運搬が容易です。 ユーザーのための設計 クイックコネクションにより、組立・分解が容易です。 ブルーテックキャビンによる人間工学に基づいた操作。 追加のろ過システムにより、ダウンタイムとメンテナンスコストを削減。 緊急掘削モジュール回収システムを装備。 ...

... SH-35はソイルメックの新しい掘削モジュールです。 運転重量は30～38トンで、SH-35は650mmから1500mmまでの幅広いパネル厚を可能にする特別な重量フレームに組み立てられています。 正確な垂直性を確保し、あらゆる偏差を修正できるよう、12個の独立した可動フラップがあり、個別に制御可能です。 新しい泥水ポンプ、流量が改善された油圧補正器、モーターを接続するための新しい油圧継手などは、この設備に搭載された開発品の一部である。 技術データ 本体長さ - m - 10.8 パネル厚 - ...

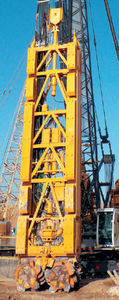

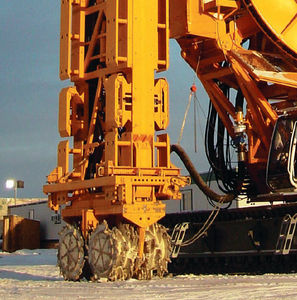

... ハイドロミルモジュールは、重い鉄骨フレームに2つのミリングドラムと遠心式マッドポンプが搭載されています。モジュールの垂直方向のずれを修正するために、モジュール表面には12個の独立した可動フラップが配置されています。 さらに、特に岩盤が傾いている場合に最適な鉛直補正を行うために、同時または独立した傾斜板をオプションで設置することが可能です。ソイルメックのすべてのモジュールには、モジュールの位置制御用に開発された2Dまたは3Dセンサーが搭載されており、ハイドロミルDMSで管理されています。 ソイルメックは、すべてのモジュールにT字型パネルやその他のモジュールの向きに合わせた回転システムを搭載しています。この機能により、現場での作業を容易にし、コストと時間を削減することができます。 40トンクラスのモジュールは、中・高深度プロジェクトに適しています。そのボディーの長さと重量は、高い垂直性レベルと最大3200x1800 ...

... 全高 - 12.6 m トレンチの長さ - 2,800 mm ストローク（上部ステアリングフラップ） - 100 mm ストローク（下ステアリングフラップ）- 100 mm トルク - 91 kNm 回転数 - 0～25 U/min ...

... 全体の高さ 12,6 m トレンチ長さ 2.800 [3.200] mm ストローク [上部ステアリングフラップ] 40/100 mm ストローク [下部ステアリングフラップ] 100 mm トルク最大 100 kNm 回転速度 0-25 回転 ...

... 全高 - 12,600 m /41-3 ft トレンチ長 - 2,800 / 3,200 mm / 9.2 ft / 10.5 ft. ストローク（上部ステアリングフラップ）：120 mm ストローク（下部ステアリングフラップ） - 120 mm / 4,7". トルク - 112 kNm / 82,607 lbf-ft 回転数 - 0～25 rpm ...

... 全体の高さ 12,7 m トレンチ長さ 2.800 [3.200] mm ストローク [上部ステアリングフラップ] 40/100 mm ストローク [下部ステアリングフラップ] 100 mm 最大トルク 120 kNm 回転速度 0-25 回転 ...

... 全高 - 9.28 m - 12.6 m トレンチの長さ - 2,800 mm - 2,800 mm ステアリングフラップ - 12個 - 12枚 ストローク ステアリングフラップ（上下） - 100 mm - 100 mm トルク - 91 kNm - 91 kNm 回転速度 - 0-25 rpm - 0-25 rpm ...

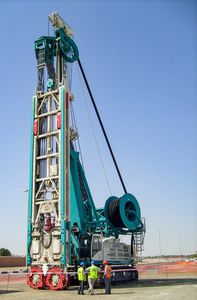

... ベースマシン：MT 130 油圧パワーパック - HD 1400 HDS (ホースドラムシステム): - HDS 60 / HDS 80 切削深さ: - 60 m / 80 m トレンチカッター - MBC 30 パワーパック(オプション) - HD 155 ...

... ベースマシン: - MT 160 油圧パワーパック - HD 1400 HDS (ホースドラムシステム) - HDS 120 切削深さ： - 最大120 m トレンチカッター - BC 35 / BC 40 全高：-18 m 18 m ...

... カサグランデ・ハイドロミルFD60は、特殊基礎の幅広いご要望にお応えするモデルです。車輪のトルクを上げるために、特殊なモーターを搭載したバージョンも用意されています。カサグランデのハイドロミルは、今日のダイアフラム壁構造の要求にマッチするよう設計されています。 この装置は、重い鉄骨フレームとその下部に取り付けられた2つの駆動ギアから成り、水平軸を中心に反対方向に回転する。土や岩は、溝の底から切削ホイールによって「粉砕」され、連続的に移動してスラリーと混合され、強力なフラッシングポンプによって除去されます。 ハイドロミルは、カサグランデが長年の地盤工学で培った豊富なエンジニアリングのノウハウを活かし、深さ、垂直性、切削力を記録するための電子機器を応用し、パフォーマンスをコントロールし、生産性を最大限に高めるための情報を瞬時に提供することが可能です。ハイドロミルのオールラウンドな堅牢性は、細部へのこだわりによって補完されています。自動ウインチによるホースリールの吊り下げや、切断くずを除去するための強力なフラッシングポンプの設置などです。 硬質地盤でも軟質地盤でも、あらゆる条件に合わせてカッターを選択でき、カッターホイールと交換可能なガイドを交換するだけで、異なる壁幅のスキャン要求に簡単に対応できます。ハイドロミルのすべてのモデルは、逆循環の原理で動作するように設計されています。カッティングチェーンは、硬い地層を切断し、壁幅全体の切断を保証し、より良いジョイントと優れたインターロッキングを提供するために使用されています。 ...

... カサグランデ・ハイドロミルFD100は、非常に厚いダイアフラムと非常に厳しい地盤条件に対応するため、頑丈なホイールアセンブリと特殊な油圧モータで設計されています。 この装置は、重いスチールフレームとその下部に取り付けられた2つの駆動ギアからなり、水平軸を中心に反対方向に回転します。土や岩は、溝の底から切断ホイールによって「粉砕」され、連続的に移動し、スラリーと混合され、強力なフラッシングポンプによって除去されます。 ハイドロミルは、カサグランデが長年の地盤工学で培った豊富なエンジニアリングのノウハウを活かし、深さ、垂直性、切削力を記録するための電子機器を応用し、パフォーマンスをコントロールし、生産性を最大限に高めるための情報を瞬時に提供することが可能です。ハイドロミルのオールラウンドな堅牢性は、細部へのこだわりによって補完されています。自動ウインチによるホースリールの吊り下げや、切断くずを除去するための強力なフラッシングポンプの設置などです。 硬質地盤でも軟質地盤でも、あらゆる条件に合わせてカッターを選択でき、カッターホイールと交換可能なガイドを交換するだけで、異なる壁幅のスキャン要求に簡単に対応できます。ハイドロミルのすべてのモデルは、逆循環の原理で動作するように設計されています。カッティングチェーンは、硬い地層を切断し、壁幅全体の切断を保証し、より良いジョイントと優れたインターロッキングを提供するために使用されています。 ...

... エンジン保護とユーザーフレンドリーな操作のためのロードリミット制御 精度を自動調整する2段階デフロックによる高精度レベリングシステム クルーズコントロール 完全追従型ステアリング 騒音と燃料消費を低減する、非常に効率的なスマート冷却システム 標準ドラム幅2m、複数のドラムが利用可能 切断深さ330 mm 切断直径980 mm 新設計のツールにより、より高い効率と停止時間の短縮を実現 最大積載量330 m³/h 左右60°のスイング角度 ベルト幅800 mmの下部コンベアと排出コンベア、速度調節可能 折りたたみ可能な排出コンベア、持ち運びが容易 VCSシステムによる環境に優しい粉塵吸引 水噴霧システムは、冷却、洗浄、粉塵低減のために高度に調整可能 最先端のロードセンシング油圧システム 複数の診断インターフェースとCAN-BUSインターフェースを備えた最先端の電気システム ...

... コールドミリングとコールドリサイクルを1台で実現 F8 CRは、高性能の現場型コールドリサイクラーとして、アスファルト道路を1パスでリサイクルします。 作業幅2.200 mm 最大330 mmの粉砕深さ リサイクル深さ最大250 mm 切削直径1.040 mm 新設計のツールによる高効率とダウンタイムの低減 精度を自動調整する2段デフロックによる高精度レベリングシステム 優れたエンジンパワーと機械性能 ユーザーフレンドリーなコントロール 最大450 m³/hの積載能力 左右60°のスイング角度 ベルト幅850 ...
