CNCフライス加工センター

直径: 430 mm
X軸移動距離: 500 mm
Y軸移動距離: 300 mm

... - 花崗岩の一体成型ベース - 旋削工具用の固定サポート（非回転）： o 高い剛性を確保 o 旋削工具を45°で支持し、切削力を再開 - 精巧な加工：溝加工、プランジ加工、 - モジュールミルまたはマザーミルによる外歯車加工 - 溝加工による内歯車 装置 2.5°のハース歯でB軸を144位置でメカニカルクランプ可能 28ポジション ツールマガジン容量 3爪自動調芯チャック チップコンベヤ 30µm フィルターカートリッジ付き 7 bar クーラントシステム 前面スライドドアとセキュリティロックによる完全保護 自動定量給脂 室内照明 スライドおよび回転式操作コンソール（1または2個の手元ハンドル付き スピンドルパワー表示（使用可能パワーのパーセンテージ） ...

直径: 1,600 mm - 3,000 mm
X軸移動距離: 4,000 mm - 25,000 mm
Y軸移動距離: 1,250 mm - 1,500 mm

... 複合加工機FENIXは、複数の切削工程を1台の機械に統合します。これらの機械は、フライス盤と旋盤の製造機能を一体化して提供し、両方の機能を同時に使用することができます。 標準設備 ポータブルハンドホイール エアコン付き電気キャビネット X、Y、Z軸のリニアガイド 作業エリアのランプ 油圧および冷却グループ 全軸リニアスケール ヘッドに調整可能なノズルを備えた外部クーラント 内部および外部エアフロー ガード テレサービス ヴィクシオン4.0 ...

X軸移動距離: 5,000, 4,000, 3,000, 2,000 mm
Y軸移動距離: 2,500, 2,000, 1,500, 3,000 mm
Z軸移動距離: 2,500, 2,000, 1,500, 3,000 mm

... THシリーズはマルチタスクに最適です。中央のヘッドと4つの垂直ガイド（前2つ、後2つ）を備えたシンメトリーデザインと、特大の構造要素により、優れた堅牢性と安定性を実現しています。 最大40 m/minの送り速度と3 m/s2の加速度による強力な切り屑排出が特徴です。 広い軸ストローク（4,000 - 2,500 - 2,500 mm XYZ）と最大12トンの回転テーブルとの互換性により、大型で複雑なワークの加工が可能です。 大型マシニングセンタの高ダイナミクス 熱対称構造 多機能性 高いカスタマイズ性と自動化能力オプション 構造要素 センターヘッドと4つの垂直ガイドを備えた対称設計により、比類のない熱的・機械的性能を実現。 保護キャビネットとチップコンベヤを一体化した密閉設計により、作業スペースを汚すことなく切屑や切削液を完全に回収。 パレット出し入れ用自動ドア、照明付き天井、クーラント噴射装置付きパーツ洗浄システム。 ヘッドとテーブル ユニバーサルヘッド ...

直径: 6,000 mm - 6,300 mm
Z軸移動距離: 2,500 mm - 4,000 mm

... 概要
VSL の CNC 二本立て縦型車盤フライス複合加工センターは、車削、フライス、ボーリング、穴あけ、タップ加工、リーミング、研削を一度の段取りで行える装置です。航空宇宙、航空機、自動車、造船、エネルギー、金型製作などの分野向けに設計され、二本立て構造により高い剛性と耐荷重性を確保し、精密な電動スピンドルと高度な CNC 制御で長時間の安定稼働を実現します。

主な特長

• 多工程加工：一回の段取りで車削、フライス、ボーリング、穴あけ、タップ、リーミング、研削を実行し、ワークの取り扱いと段取り時間を削減します。
• 高精度テーブル/スピンドルベアリング：径方向支持用の二列円筒ころ軸受と軸方向ガイド用の大きなスラストベアリングにより、安定した高精度回転を実現します。
• C軸インデックス機能：ギア伝達の遊びを排除し、C軸の位置決め精度±0.001°を提供します。
• 電動スピンドル式フライスヘッド：高トルク・低騒音のスピンドルを水冷で温度安定化し、長時間稼働時の精度維持に寄与します。
• 高度な

直径: 500 mm
X軸移動距離: 640 mm
Y軸移動距離: 230 mm

... 概要

TMX-2000は、大きな軸移動量を持ち、ワンチャッキングで大形・複雑なワークの複合加工を可能にする旋盤・フライス複合加工機です。C軸固定と工具主軸（B軸）のインデックス機能により、ミーリング、端面加工、旋削をチャック交換なしで実行できます。

主な特徴

• 大きな軸移動量：X 640 mm / Y 230 mm / Z 690 mmにより、C軸固定でワンチャッキングのミーリングや端面加工が可能。
• 工具主軸のインデックス（B軸）：加工可能範囲を拡大し、1°刻みで±130°の高精度インデックスにより複数工程を1本の工具で集約可能。
• 高精度旋削：旋削工具は工具主軸に高精度のインデックスカップリングで位置決め・固定され、外径加工用の多機能工具に対応。
• 統合インタラクティブプログラミング（TiwaP-1）：Gコード不要でのプログラム作成、3Dシミュレーションおよび実行をサポートし、主軸と工程順序を自動認識。

直径: 520 mm
X軸移動距離: 225 mm
Y軸移動距離: -55 mm - 55 mm

... MD0642は、二段加工（旋削＋フライス）に対応する斜床型のCNC旋盤フライス複合機です。12ポジションのBMT55パワータレットとサブスピンドル、直結駆動の電動主軸を備え、自動化にも対応します。

主要特徴

• 直結駆動の主軸により定トルクと高精度な位置決めを実現。
• CNCシステム: Syntec 22TA（FANUC/Siemensはオプション）でプログラミングが容易。
• 同期モータ駆動スピンドル：高速・低振動で旋削・フライス複合加工が可能。
• BMT55

... 私たちの工具工房の助けを借りて、設計から製品製造まで、世界的なプロジェクトを実行する可能性を提供します。工具、金型、自動機械、特殊機械の製造からメンテナンスまで、工程の工業化に必要な機械を幅広く取り揃えています。 ...

直径: 650, 290 mm
X軸移動距離: 300 mm
Y軸移動距離: 200 mm

... 本機はワイドスパンの旋盤ベッド、一体鋳造、大型リニアモーションガイドウェイをベースに設計されており、旋削とミーリングの2つの目的のバランスのとれた強固な基盤を保証します。 基本機能は強力なターニングセンターです。しかし、3爪チャックと心押台の間にブリッジプレートを追加すれば、4軸VMCにもなります（VMCモードではC軸がA軸に変換されます）。フライス加工、穴あけ加工、タッピング加工は、自動工具交換とBT30高速VMCスピンドルによって実現できます。 基本的に、このマシンは2つの機能を実現することができます：Y軸を持つCNCターニングセンター、または第4軸を持つVMC。 自動工具交換マガジン ミーリングスピンドルモーター BT30高剛性スピンドル フロント8/12ステーションタレット 一体鋳造 両端アンカー付きボールネジ ローラー式45mmリニアガイドウェイ ...

直径: 500, 720 mm
X軸移動距離: 620, 840 mm
Y軸移動距離: 540, 760 mm

... 機械容量 最大加工可能長さ - 最大6000 mm ツールスピンドル 回転数 - 15000 KW - 30 - 60 Z1軸(mm) - 最大6000 B軸 - +/- 120 ツールホルダ - HSK-63T 回転スピンドル回転数 - 5000 - 3000 KW - 30 - 40 バー容量(mm) - 65 - 102 チャック径(mm) - 254 - 304.8 工具交換能力 - 60 - 80 下部タレット 工具本数 - 12本 工具本数 - 12 本 ライブ工具 - 最大 12 ...

X軸移動距離: 1,250, 1,600, 2,200, 2,500, 2,800 mm
Y軸移動距離: 100, 1,400, 1,800, 200 mm
Z軸移動距離: 1,250, 1,800, 2,100 mm

... 5台のMCTマシニングセンタは、特に複合加工のために設計されています。NC制御の傾斜主軸、強力な回転工具ホルダー、高速回転トルクテーブルにより、ミリング、ドリル、ターニング - そのすべてを1台のマシニングセンターで高い出力密度で行うことができます。統合された水平・垂直旋盤は、複数の旋盤を追加で使用する必要がありません。 柔軟性による最大限の効率化 旋盤用の強力なトルクモーターと、フライス加工やドリル加工用の余裕のある保持ブレーキを備えたBW独自のロータリーテーブルは、鉄鋼や鋳鉄の厳しい加工を最大の切削性能で可能にします。MCTシリーズでは、他のシリーズのBWオプションもすべて利用可能です。MCTマシニングセンタは、同じパレットを使用しているため、他のBWマシニングセンタと一緒に1つのシステムで稼働させることも可能です。 BURKHARDT+WEBER社製。 パワフルで余裕のある水平/垂直ヘッド。 オプションのターニングツールホルダーに対応するため、旋回ヘッドは頑丈な4点クランプシステムを標準装備しています。 経験豊かな従業員による組み立て。 厳密な品質管理。 BWテストスタンドでの24時間荷重スペクトル、プログラム可能なカウンターロードを装備。 HVP位置決めヘッドまたは本格的な5軸HVCスイベルヘッドとしてNC制御。 2つのギアステージにより、それぞれ8,000 ...

直径: 650 mm

... 付加価値。 1つまたは2つの独立した加工モジュールを使用して、最大3000mmまでのインクリメンタルな旋削長さに対応できる柔軟な完全加工 オートツールチェンジャー付下ツールスライド装備可能 耐熱性の高い材料の加工、350barまでのクーラント供給を内蔵した自動ツールチェンジャー 加工の組み合わせ ユニバーサルヘッドによる旋盤加工/穴あけ加工/フライス加工 ギアホビング 4軸加工 一体型研削設備 ...

直径: 300 mm

... 鋳鉄製の操作ユニットは、固定されたワークを回転させることができる一体型U軸フェーシングヘッド（直径300mm、ストローク70mm）を備えた2ポジションのタレットと最大回転直径350mmで構成されています。一方、第2ポジションには、最大回転数4,500rpmの従来型スピンドルを装備しています。両ポジションの作業軸は同じで、一方から他方へ変更するには、刃物台が180度回転します。 従来のスピンドルには、工具交換可能なフェーシングヘッドを管理するためのトランスミッションが搭載されている。この旋盤は、直径135mm、ストローク30mmで、高回転での小径加工に最適です。また、このスピンドルは、アングルヘッドを適用できるように特別に設計されています。 剛性の高いスチール製で、応力緩和溶接により剛性を高めつつ、切り屑やクーラントを効率よく流すためのオープンエリアを確保しています。 630 ...

直径: 0 mm - 1,000 mm

... UniCen は一体型 B 軸を備えたターンミルセンターで、完全加工のためのすべての熱等価物が建設的に実装されています。 旋 削：標準 2 軸、オプションとして4 軸フライス加工：最大 5 軸まで同時 ドリル：ホールディングブレーキによる位置決めドリル/フライス ワークピースは、単一のマシンにクランプされ、その後終了されます。 最大 5 つの補間軸を使用して、複雑な自由曲面でも作成できます。 ツールマガジンUniCen：NC 制御ツールチェンジャーは、部品加工とは無関係に動作します。 チェーン雑誌この標準バージョンは、HSK ...

... iRシリーズは、鉄鋼・鋳鉄製クランクシャフトやカムシャフトの高生産性システムの豊富なノウハウを応用して開発された機械です。 ミーリングセンターの構成とXFlexシリーズの経験を基に、2本のNC制御スライド式ワーク駆動スピンドル、NC独立式振れ止め、2本のインターナルミリングツールスピンドルを装備し、より高い能力と柔軟性を提供します。 モジュール方式を採用しているため、外径加工機やターン／ターンブローチマシンへの改造が可能です。 独自の構造により、機械の剛性を高め、切り屑の排出性を向上させ、安全で簡単なメンテナンスのためのアクセスを可能にします。 利点 ID、OD、TTB間の高度なモジュール性。 2つのスライド式NC制御ワーク駆動スピンドル。センター間の力を制御する電子スプリング 標準装備のプルダウンと補正クランプチャック、固定センター。完全密閉型、低メンテナンス。 チャック面からガイドまでのオーバーハング長を短縮したことにより、ワークスピンドルの剛性が最も高い。 大きなベアリングにより、ツールスピンドルの剛性が高い。 ワークスピンドルにダイレクトドライブモーターを採用し、低メンテナンスを実現。 切り屑の排出を重視した設計 工具交換やメンテナンス時の人間工学に基づいた設計。 技術データ トルクモータによるワークのダイレクトドライブ。 工具は主軸モーターで駆動。 両チャックともセンター固定で、油圧の摺動や切粉の堆積がない。 ステディレストは独立したスライドでNC制御。 部品整定制御。 ...

直径: 300 cm
X軸移動距離: 340 mm
Z軸移動距離: 350 mm

... 旋盤加工とフライス加工を組み合わせたモデルで、より多くの作業条件をお客様に提供することができます。 任意角度のスピンドル位置決めと輪郭制御のためのC軸。 オプションのY軸ライブツーリング装置とエンドライブツーリング装置は、内径および外径の旋削加工とフライス加工に使用できます。 オプション：Y軸側面フライス装置（4軸、ER-20）または側面フライス＋端面フライス装置（8軸、ER-20）、各軸間距離は55mmに達する。 直線的な構成は加工速度が速く、顧客の生産効率を大幅に向上させることができます。 最大加工径 mm ...

直径: 51 mm - 85 mm

... ハイライト 新しい低コストのデジタル表面旋削機FLASHストアは、特に小さいと最小のLABの自由形式技術の入り口を提供するように設計されています 機械のシンプルで高品質の設計は、市場のすべてのプラスチック材料とデザインの生産を可能にするバックサイドプログレッシブ、トーリック、個々の、フロントプログレッシブおよび標準的なトーリック表面加工 機ベース は、剛性グレーキャストFastTool高速リニアドライブオプション：クーラントタンク、バーコードハンドスキャナ、リモート診断、LAN接続ハイライト新しい4軸マシンFLASH ...

重量: 3,000 kg
主軸力: 7.5 kW

... ターニングとポリゴン加工を同じタレットで行うことができる。 - CNCポリゴン加工機とベーシックなCNC旋盤のユニークな統合により、旋盤加工とポリゴン加工を同じ機械で行うことができます。 - CNC制御システムにより、幅広いポリゴン加工が可能。X軸とY軸はサーボモーターで駆動する。 - ポリゴン加工と倣い加工は、従来のプロファイリング・アタッチメントなしで行われるため、無制限の輪郭加工が可能です。 旋盤加工とポリゴン加工が同時に可能 ユニークなデザインのミリングヘッドシステムにはカップリングがあります。ミーリングヘッドは、旋削加工時には固定され、マルチフラット加工時には回転します。ミーリングヘッドのスピンドルモーターとサーボモーターは同期しており、ポリゴン加工用に様々な回転速度を発生させることができます。 ...

X軸移動距離: 2,500, 3,500 mm
Y軸移動距離: 1,200 mm
Z軸移動距離: 1,250, 1,500 mm

... 生産性、精度、カスタマイズ性を最大化するSORALUCEの先進技術。アキュラヘッド、SSV、アダプティブコントロール 複合加工機：フライス加工、旋盤加工、研削加工を1台でこなすソリューション 旋盤加工およびミーリング加工用のØ1000 / Ø1250 mm ターニングテーブル ミーリング加工で最大 5,000 kg、旋削加工で最大 2,000 kg のワーク荷重をサポートする重作業機 SORALUCE ヘッドテクノロジー: 信頼性の高い幅広い SORALUCE 複合加工機で、フライス加工、旋盤加工、研削加工を可能にします。 研削のための特殊なサイクル SORALUCEデジタル、データシステム: ...

直径: 210 mm
X軸移動距離: 210, 100 mm
Y軸移動距離: 100 mm

... MTK20は、ハイエンドのNC制御システムによって制御される複合旋盤です。対向ダブルスピンドル、対向ダブルタレット、Y軸機能、C軸機能を備えています。重切削でも2本のスピンドルとタレットが同時に動作します。同時に制御される4軸とサブスピンドルのX/Z軸のダブルフィードにより、複雑なワークの完全加工またはほとんどの加工が1回の設定で完了します。 ...

直径: 248 mm - 298 mm
X軸移動距離: 180 mm - 205 mm
Y軸移動距離: 45 mm

... マルチタスキングターニングセンタ VTURN-Q200 Y 軸フライスタレット 3 個による定量生産！ クイック ・定量生産用のY 軸とツインスピンドルを備えた3つのタレット（下側タレット）により、OP-10とOP-20の切削時間差を最小限に抑え、切削テンポのバランスをとります。 第 3タレットは、OP-10とOP-20の両方の加工用途に十分な32 個の工具を提供します。 第 3タレットは、より柔軟な用途のために、安定した休止、作業休止、またはテールストックとして使用できます。 ...

X軸移動距離: 370 mm
Y軸移動距離: 90 mm
Z軸移動距離: 295 mm

直径: 700 mm
X軸移動距離: 370 mm
Y軸移動距離: 75 mm

... カスタマイズ。生まれながらの剛性。多用途。 -旋盤加工、フライス加工、さらにその両方を1回のセットアップでこなす高性能切削能力。 -切屑排出率を最適化する60°スラントベッドデザイン。 -全軸で最も剛性の高いボックスウェイ。 -高トルク・重ギアボックス付きターニングスピンドルが全機種に付属。 -最大切削径Ø1000mmまで対応。 ...

直径: 350 mm
X軸移動距離: 200, 500 mm
Y軸移動距離: 130 mm - 340 mm

... コンパクトな設置面積で広い作業エリア 振動に最適化された構造 高効率な5軸精密旋盤として、また自律的で高精度かつコスト効率の高い6面加工用複合旋盤として利用可能です。ARTERYの高い柔軟性は、精密技術、航空宇宙、機械工学、医療技術など、多くの産業分野での使用を可能にします。高品質のARTERYは、最高の精度とプロセスの信頼性だけでなく、一流のサーフェスを製造し、高い振動減衰性と柔軟性を特徴としています。 コンセプトの利点 ユーザーフレンドリーで機能的なデザイン 振動に最適化された設計 すべての関連部品へのアクセスが容易 回転式コントロールパネル 振動減衰鋳造構造 Y ...

X軸移動距離: 3,550 mm
Y軸移動距離: 600 mm
Z軸移動距離: 700 mm

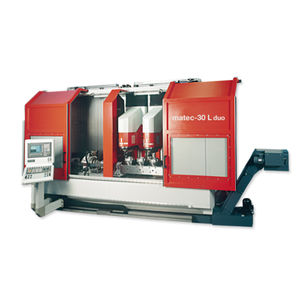

... マシニングセンタMATEC 30Lduoは、2本のトラベリングコラムを備えたロングベッドマシンです。このコンセプトは、様々な加工戦略を可能にします：一方では、2 x 3軸の工具補正を伴う同一部品のダブルスピンドル加工、他方では、両方のスピンドルによる1つのワークパーツの独立した同時加工。統合されたターニングスピンドル（垂直または水平）により、matec-30 L duoはダブルスピンドルミル/ターンセンターに変身します。 技術情報 性能クラス SK40|HSK-A 63 回転数範囲: 9.000-42.000 ...

直径: 300 mm
X軸移動距離: 420 mm
Y軸移動距離: 300 mm

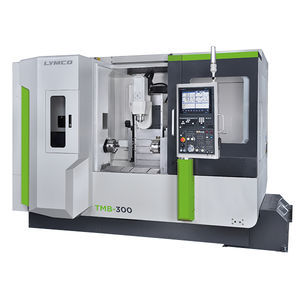

... たった1台の機械！TMB-300は多彩なアプリケーションを誇ります。精密部品から複雑なワークまで難なくこなします。効率と精度を追求し、さまざまな加工ニーズに最適なソリューションを提供します。 直径300mm、長さ900mmまで対応可能な余裕のワークサイズを体感してください。 メインスピンドルとサブスピンドル どちらの主軸も0.001°の高精度C軸加工が可能で、ミーリング主軸と組み合わせることで、多機能加工を実現します。 ローラーガイドウェイ構造 耐荷重と剛性を向上させたローラーガイドウェイを採用し、全軸で高速加工を実現。 主軸旋回ヘッド +BBT30/24,000rpmを内蔵。 +首振り範囲：±105度 +ミニ割り出し角度：0.001度 +B軸に低バックラッシのハーモニックギヤを採用し、優れた性能と高精度を実現。 ツインタレット コラムの両側に11のツールステーションを持つツインD型。タレットには独自のハーモニックギアを採用し、信頼性と省スペースを実現しました。 ツールマガジン 24本収納可能な大容量ツールマガジンを装備。 サーボモーターによる制御で、スムーズで正確な位置決めが可能です。 ...
