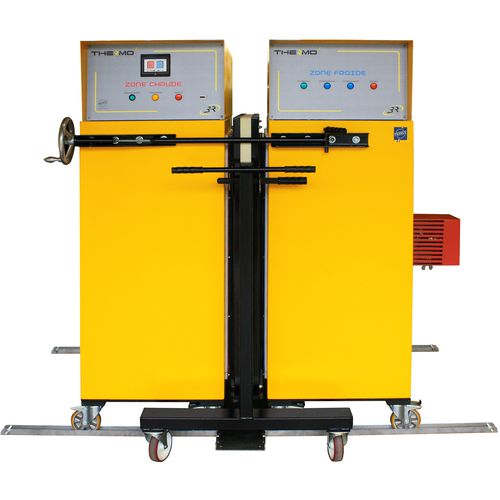

Dispositivo para medir transferências térmicas em escala real, através de uma parede plana vertical
O princípio de funcionamento : As caixas quentes e frias são colocadas de ambos os lados da parede para testar..
Cada invólucro é ajustado com uma temperatura controlada (lado frio : entre +5°C e -10°C) e lado quente (entre +10°C e +30°C).
ele exibe os seguintes dados :
- gradiente de temperatura entre as faces dos poços testados
- perda de energia através da parede
- perda de energia causada por pontes térmicas
- fluxo de calor através da parede
- resistência e condutividade térmica da parede
Fornecido com :
- um conjunto de paredes composto por :
► painel isolado
► parede seca isolada
► baía envidraçada dupla
- um conjunto de 8 sondas digitais de temperatura
- uma unidade de aquisição para medir as temperaturas e a energia consumida
- Um display tátil para configuração e vizualização dos resultados de medição
Zona Pública :
- Isolado e arejado
- Resistências de aquecimento 200W
- 8 sondas de temperatura numéricas
- A corrente e a tensão são medidas pela unidade central de processamento e são utilizadas para calcular a potência activa de cada zona
---
