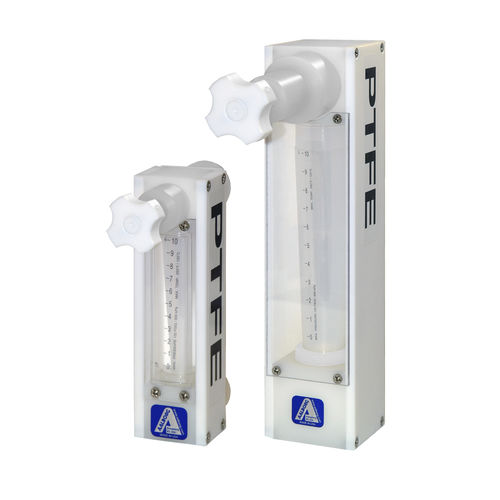

Medidor de vazão de área variável L

para águapara fluidos corrosivospara fluidos agressivos

Resumo do produto os robustos medidores de caudal PTFE-PFA modelo L oferecem soluções para medições de baixa a média gama de caudal Características de design componentes oquimicamente inertes construídos a partir de PFA PTFE e PCTE estrutura ostructuralmente rígida estão disponíveis faixas de fluxo sobrepostas para água de 5 mLPM (0,00132 GPM) a 45 LPM (12 GPM). oindividualmente testado para fugas modelo L PTFE-PFA medidores de caudal Incorporando os princípios da tecnologia tradicional de rotâmetro de fluxo, estes robustos medidores de fluxo PTFE-PFA oferecem soluções para medições de baixa a média faixa de fluxo de líquidos altamente corrosivos ou ultra-puros. Os medidores Modelo L são construídos com materiais inertes como o PFA, PTFE e PCTFE. O projeto representa uma combinação única de uma estrutura mecânica robusta e rígida e as partes úmidas quimicamente inertes. Os medidores de caudal também são resistentes a corrosivos externos e ambientais. Para a protecção do pessoal, cada caudalímetro é fornecido com uma protecção de segurança. Os medidores de caudal são fornecidos com ou sem válvulas de agulha incorporadas e são montáveis em painel, por meio de porcas de painel. PRINCÍPIOS DE FUNCIONAMENTO Um flutuador cilíndrico que se move livremente dentro de um tubo de fluxo cônico compreende o elemento de medição do fluxo de PTFE - medidor de fluxo PFA. O tubo de fluxo translúcido de PFA é instalado verticalmente em linha no fluxo de líquido. Conforme o fluxo ocorre, o flutuador é impulsionado para dentro do tubo de fluxo. A área entre o flutuador e o diâmetro interno do tubo de fluxo aumenta gradualmente com o aumento do fluxo e, correspondentemente, a pressão de elevação do flutuador diminui até que o peso do flutuador e sua força flutuante atinjam o equilíbrio. Teflonômetro
