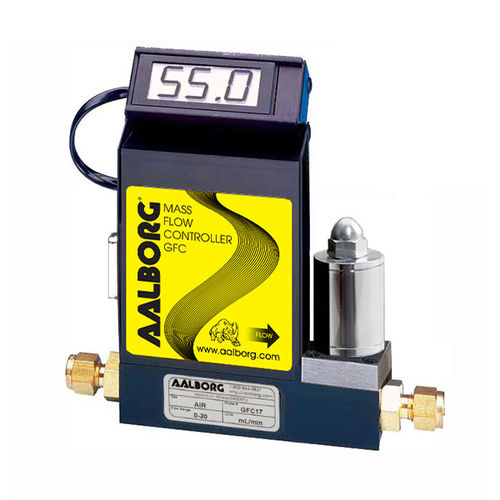

Regulador de vazão mássica termal GFC

para gáscom display LCDcom saída analógica

Características de design - ± 1% de precisão de FS é padrão - construção metálica rígida - faixas de fluxo disponíveis de 0 a 10 sccm até 0 a 1000 slpm - pressão máxima de 1000 psig (70 bar) - integridade da fuga 1 x 10-9 sccs de hélio - Certificação NIST rastreável - Leitor de LCD inclinável integrado (alguns modelos) - controle local ou remoto de setpoint - Sinais de 0-5 Vdc e 4-20 mA - proteção de circuitos - opção totalizadora O visor LCD é opcional, também oferecido com visor remoto Estão disponíveis modelos em alumínio Os Controladores de Fluxo de Massa Térmica GFC modelo GFC são projetados para indicar e controlar os fluxos de gases definidos. O GFC combina as características e a precisão dos dispositivos convencionais de fluxo de massa em um design compacto único a baixos custos, antes inatingível. Cada um desses controladores incorpora um avançado sensor de tubo reto em conjunto com elementos de passagem de fluxo construídos em alumínio e latão para gases não corrosivos ou aço inoxidável 316 para aplicações corrosivas. Os ajustes de zero e span são acessíveis a partir do exterior dos transmissores. Princípios de Funcionamento Os gases dosados são divididos em duas vias de fluxo laminar, uma através do conduto de fluxo primário e a outra através de um tubo sensor capilar. Ambos os condutos de fluxo são projetados para garantir fluxos laminares e, portanto, a relação de suas vazões é constante. Dois enrolamentos de detecção de temperatura de precisão no tubo sensor são aquecidos e, quando o fluxo ocorre, o gás transporta o calor dos enrolamentos a montante para os enrolamentos a jusante. O diferencial de temperatura resultante é proporcional à mudança na resistência dos enrolamentos do sensor.
