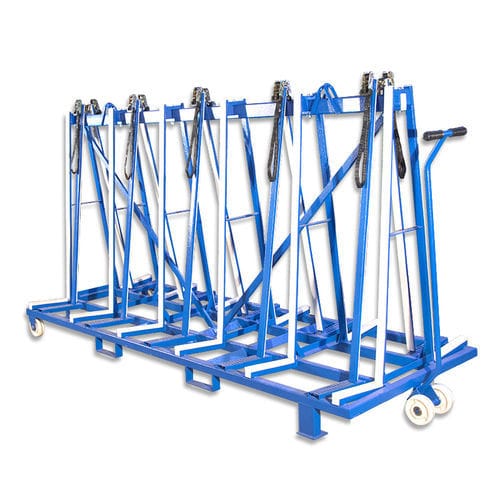

Rack de movimentação TF3050

Geral
A Estrutura de Transporte TF3050 foi projetada para o transporte de placas de porcelana e outras placas longas, baixas e de altura média. A estrutura é fornecida com acabamento em pintura eletrostática; galvanização a quente disponível mediante solicitação. As unidades TF3050 incluem barras de travamento e cintas com catraca para fixação da carga, além de entradas para empilhador e pontos de gancho para guindaste.

Características

• Estruturas entregues com parafusos pré-instalados para montagem rápida.
• Montagem e desmontagem fáceis no local.
• Estrutura estável projetada para minimizar o risco de tombamento das placas.
• As placas apoiam-se em perfis de borracha substituíveis e são fixadas por seis barras de travamento e cintas com catraca.
• Dois pontos de engate para guindaste superior.
• Duas vergas diagonais para rigidez estrutural.
• Entradas integradas para empilhador em dois lados longos para içamento seguro.
• Borracha branca substituível na base e nos montantes para evitar marcas e riscos.
• Alavanca contrabalançada com rodas permite o movimento manual mesmo carregado.
• A alavanca pode ser usada para elevar a estrutura carregada e baixar as pernas de apoio quando as rodas não são necessárias.
• Acabamento em pintura eletrostática proporciona proteção da superfície; galvanização a quente disponível como opção.

Opções
As estruturas podem ser galvanizadas a quente e acabadas mediante solicitação.

Nota
As pernas de apoio devem ser baixadas quando uma estrutura carregada for transportada em caminhão.

Especificações (Métrico | Imperial)
Largura da área base de armazenamento por lado: 268 mm | 10.6"
Comprimento: 3050 mm | 120"
Cintas por lado: 5 pcs | 5 pcs
Limite de carga de trabalho por lado: 1250 kg | 2,756 lb
Limite total de carga de trabalho sobre rodas: 2500 kg | 5,511 lb
Peso líquido da estrutura total: 239 kg | 527 lb
Peso líquido da alavanca com rodas: 8.7 kg | 19 lb
Peso líquido da estrutura sem a alavanca: 230.3 kg | 508 lb
Peso bruto (embalado): 245 kg | 540 lb
Dimensões da embalagem: L 3050 x W 1120 x H 430 mm | L 120" x W 44" x H 16.9"

Especificações técnicas

• Modelo: TF3050
• Projetado para: placas de porcelana e outras placas longas, baixas e de altura média
• Acabamento: pintura eletrostática (galvanização a quente sob solicitação)
• Fixação da carga: seis barras de travamento e cintas com catraca; perfis de borracha substituíveis
• Manuseio por empilhador: entradas integradas em dois lados longos
• Manuseio por guindaste: dois pontos de engate para guindaste superior
• Mobilidade: alavanca contrabalançada com rodas; içamento/abaixamento das pernas de apoio quando as rodas não são necessárias
• Limite de carga de trabalho por lado: 1250 kg
• Limite total sobre rodas: 2500 kg
• Peso líquido (estrutura total): 239 kg; peso líquido sem alavanca: 230.3 kg
• Peso da alavanca com rodas: 8.7 kg
• Peso bruto (embalado): 245 kg
• Dimensões da embalagem: L 3050 x W 1120 x H 430 mm
