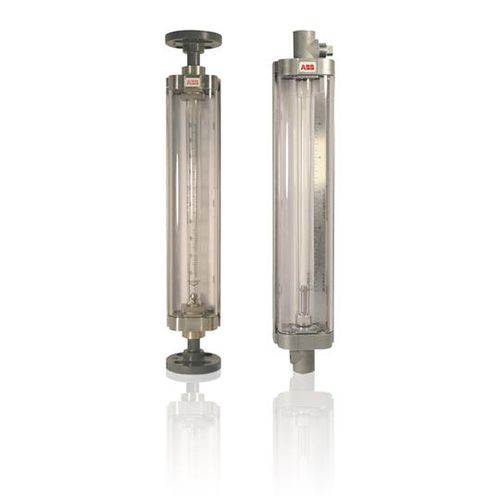

Medidor de vazão de área variável FGM4500 V/A Master

volumétricopara gásem tubo de medição

O medidor V/A Master é um medidor de caudal de área variável com tubo de vidro que fornece uma indicação visual do caudal numa gama de 12-1/2 para 1 numa escala linear. As vedações do medidor podem ser em O-ring ou em gaxeta para se adequar à aplicação. O tubo de vidro pode ser facilmente removido para mudança de gama ou para limpeza. Os medidores estão disponíveis com sistemas opcionais de um ou dois alarmes bi-estáveis. Concebidos para medições de caudal em muitas indústrias, incluindo o fabrico de sistemas, alimentar, estações de tratamento de água e química. As aplicações de fluidos agressivos são possíveis porque as partes molhadas do fluido podem ser feitas de uma variedade de metais e Tipo de design FGM4500 (10A4500) - Design de vedantes O-Ring - Com ligações roscadas ou flangeadas horizontais/verticais Tipo de design FGM4650 (10A4650) - Design de empanque - Ligações flangeadas - Com ligações roscadas horizontais/verticais ou flangeadas Fácil mudança de gama e limpeza - não é necessária a remoção da linha. Excelente visibilidade de grande ângulo do caudal sobre uma escala linear. Especificações gerais: Aplicação - Líquidos e gases limpos e de baixa viscosidade Montagem - Vertical, Horizontal em linha Ligações Gamas de caudal - Caudais de ar: 48-8940 SCFH Redução de caudal - Tipicamente 12-1/2:1 Comprimento nominal da escala - 10 in. Precisão - 2% da escala total Alarmes - Interruptores de gás inerte, até 2 desligados Material do tubo - Vidro borsilicato 3.3
