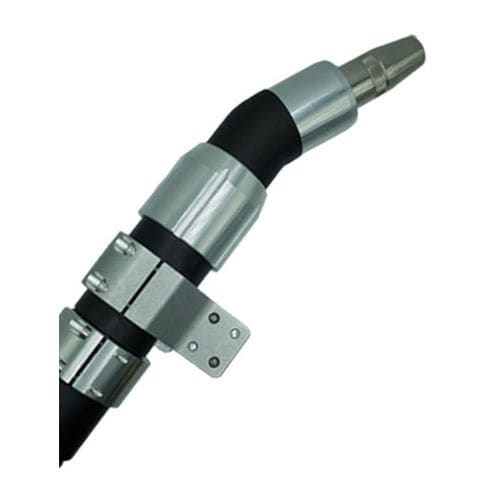

Tocha de soldagem MIG xFUME® ABIROB® AF500

refrigerada a arM6M8

Visão geral do produto
O xFUME® ABIROB® AF500 é uma tocha robótica de extração de fumos MIG arrefecida a ar, projetada para capturar fumos na origem e permitir o acesso a juntas de solda confinadas através de um bocal de perfil fino. Integra-se com plataformas cobot comuns e combina com extratores xFUME® para uma solução de extração compacta e eficiente.

Características e benefícios

• Bocal de perfil fino para acesso a soldaduras em espaços reduzidos
• Captura na origem com tecnologia de extração xFUME® para reduzir fumos ambientes
• Pacotes disponíveis para UR5e, UR10e, UR16e e Fanuc CRX-10
• Configurações de pescoço de cisne 180° e 22°; pescoço de cisne de troca rápida minimiza o tempo de paragem

Pontos principais

• Conceito de pescoço de perfil fino — maximiza manobrabilidade e alcance em áreas de soldadura confinadas
• Tecnologia de extração xFUME® — conceção de captura na origem reduz a necessidade de capotas volumosas ou invólucros locais
• Opções de montagem da tocha EasyTeach ou FreeDrive — simplifica a programação dos pontos de soldadura e a integração com sistemas cobot

Peças de substituição & informações de encomenda (excerto)
Section | Item : Part Number
Front End - Tip Holder for M8 Contact Tip : 142.0158
Front End - Tip Holder for M6 Contact Tip : 142.0159
Front End - Fume Shroud : 983.0018
Front End - Swanneck (180 Degree) : 983.0027
Front End - Swanneck (22 Degree) : 983.0028
Front End - Swanneck (45 Degree) : n/a
Front End - Fume Tube (180 Degree) : 983.0015
Front End - Fume Tube (22 Degree) : 983.0017
Front End - Fume Tube (45 Degree) : n/a

Bicos e pontas de contacto - AF500 :
Conical - Flush 5/8" : 145.0580
Conical - Recess 2mm 5/8" : 145.0581
Conical - Stickout 3mm 5/8" : 145.0582
Conical - Flush 1/2" : 145.0589
Conical - Recess 2mm 1/2" : 145.0590
Conical - Stickout 3mm 1/2" : 145.0591
Bottleform - Flush 9/16" : 145.0586
Bottleform - Recess 2mm 9/16" : 145.0587
Bottleform - Stickout 3mm 9/16" : 145.0588
Bottleform - Flush 5/8" : 145.0583
Bottleform - Recess 2mm 5/8" : 145.0484
Bottleform - Stickout 3mm 5/8" : 145.0585

Revestimentos - AF500 :
Liner Steel .035-.045" 17ft (Steel Wire) : SI4-3545-17PT
Liner Steel .052-.062" 17ft (Steel Wire) : SI4-5262-17PT
Liner Combi .040-.045" 17ft (Aluminum Wire) : 128.9047*
Liner Combi .045-.062" 17ft (Aluminum Wire) : 128.9050*
Liner C-TFE .035-.045 17ft (SST Wire) : 127.9003
Liner C-TFE .052-.062 17ft (SST Wire) : 127.9006

Suportes de tocha - AF500 :
Mount Arm Freedrive 22° (TCP=360) : 780.0926
Mount Arm EasyTeach 22° (TCP=360) : 780.0927
Suporte de tocha sólido : n/a

Documentação do produto (selecionado)

• xFUME® ABIROB® AF500 Product Literature (catalog)
• xFUME® ABIROB® AF500 Manual (interactive PDF)
• xFUME® ABIROB® AF500 Ordering Chart
• Torch Mount Assembly Instructions (RTM Flange)

Especificações técnicas

• Nome do modelo: xFUME® ABIROB® AF500
• Tipo: Tocha robótica de extração de fumos MIG arrefecida a ar
• Captação de fumos: tecnologia de captura na origem xFUME®
• Configurações de pescoço / swanneck: 180°, 22° (45° listado; disponibilidade não especificada)
• Perfil do bocal: bocal de perfil fino para acesso a espaços estreitos
• Compatibilidade robot / cobot: pacotes disponíveis para UR5e, UR10e, UR16e, Fanuc CRX-10
• Opções de montagem da tocha: EasyTeach ou FreeDrive (números de peça: 780.0926, 780.0927)
• Componentes frontais: suportes de ponta (M8 / M6), cobertura de fumos, tubos de extração (números listados acima)
• Tipos & tamanhos de bocal/ponta: opções cónicas e bottleform em 1/2", 9/16", 5/8" com várias saliências/recessos (números listados acima)
• Opções de revestimentos & comprimentos: revestimentos de aço, combi, C-TFE (17 ft; números listados acima)
• Arrefecimento: air-cooled
• Swanneck de troca rápida: reduz tempo de inatividade e manutenção
