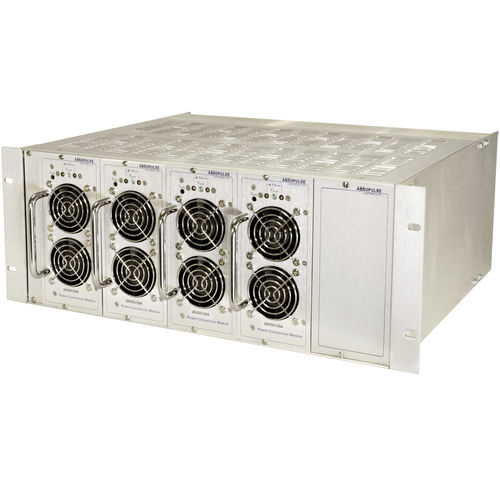

Fonte de alimentação elétrica CA/CC PFC-419F-5K-4U19 Series

com múltiplas saídaschaveadapara montagem em rack

5kW, sistema de energia com 1kW, PFC-entrada da montagem em rack AC-DC, módulos de encaixe da quente-troca A série PFC-419F-5K-4U19 é um 5kW, sistema de energia da montagem em rack AC-DC com entrada de PFC. O sistema é construído com os até cinco módulos de fonte de alimentação 1kW de encaixe montados em um 4U x 19" x 15" cartão-quadro. Cada 4U x o módulo de encaixe de 16HP x 304 milímetros têm um diodo incorporado da redundância para a conexão paralela ou a operação N+1 redundante, incluindo a quente-inserção/troca. O diodo da redundância igualmente permite uma bateria ser conectado à saída para finalidades alternativas. O sistema PFC-419F-5K-4U19 inteiramente carregado entrega um máximo de 5kW ou de 4kW com redundância N+1. Cada módulo de encaixe emprega um fator de poder corrigiu a entrada e uma seguinte fase da metade-ponte para converter a tensão universal da C.A.-entrada (95-264Vac) a 24Vdc, a 48Vdc, a 110Vdc ou a 125Vdc. As tensões feitas sob encomenda do entrada/saída estão disponíveis. Os módulos incluem um alarme da falha do módulo com saída do acoplador ótico, resumiram em um único alarme do formulário C no cartão-matriz da prateleira. O painel frontal de cada módulo inclui uma saída no indicador do diodo emissor de luz. Os pontos de teste para monitorar potenciômetros da tensão da saída e de ajuste da tensão estão disponíveis como opções.
