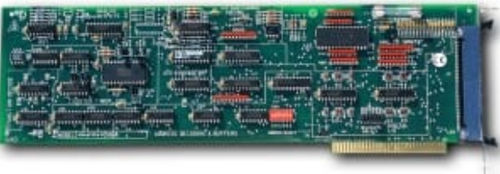

Placa conversora analógica / digital AD8-16

E/S

-16 entradas analógicas com um ou 8 entradas analógicas diferenciais -Resolução de oito bits -Mais de 16.000 conversões por segundo -Velocidade de varrimento e gamas de tensão programáveis -Duas saídas analógicas de 8 bits -Três contadores/temporizadores programáveis -Oito entradas digitais -Oito saídas digitais saída +5V, 1 ampère, fundido -Concebido, fabricado, apoiado e fabricado nos EUA O modelo AD8-16 (número de peça alternativo ADA-8) é um conversor analógico-digital de oito bits (A/D) económico, multiplexado e de oito bits para computadores ISA-bus. Aceita até oito entradas analógicas diferenciais ou 16 entradas analógicas de uma ponta (jumper configurado). AD8-16 requer uma ranhura de expansão em tamanho real. Todas as ligações são feitas através de um conector padrão de 50 pinos. A selecção do endereço de E/S de base é feita através de um dip switch. As entradas analógicas são multiplexadas, amplificadas, seguradas por um amplificador de amostra e de retenção, e depois digitalizadas por um conversor A/D de oito bits. O ganho do amplificador é seleccionado por software e pode diferir de canal para canal. As gamas de tensão totais são de ±128 mV, ±5V, 0-255mV, e 0-10V. Quando funciona nas gamas bipolares, a saída digital está disponível em formato binário de complemento ou offset de 2. O sinal de fim de conversão pode ser utilizado para interromper o computador quando configurado por jumper. É possível seleccionar entre os níveis IRQ 2-7. O pedido de interrupção é automaticamente cancelado quando os dados A/D são lidos. Existem dois conversores 8-bit Digital-to-Analog neste cartão. Estas gamas de saída D/A são de -10V a +10V e destinam-se a conduzir uma carga de 10 kilohm ou superior. A corrente máxima de saída é de 5 mA.
