Fixação da haste com máxima força de fixação
Fixação Pneumática da Haste
Binários de retenção de 15 Nm a 720 Nm
Fixação imediata em caso de perda de pneumática: Apropriado para hastes com diâmetros de 20 mm a 40 mm, os elementos de fixação LOCKED PN absorvem as forças axialmente e rotacionalmente. Com forças de retenção de até 36.000 N, atingem ou excedem os níveis das braçadeiras hidráulicas. Os custos do sistema são, no entanto, mais baixos
Além da fixação nos dois sentidos de movimento, o LOCKED-PN também surpreende com o seu design compacto. Eles precisam de menos espaço de instalação e permitem comprimentos de haste curtos. Muitos utilizadores apreciam o sistema modular. Ele permite o empilhamento de vários segmentos para que a força de fixação necessária possa ser atingida para cada aplicação.
As áreas de aplicação da família de produtos ACE LOCKED PN são a engenharia mecânica e as máquinas-ferramentas.
Torque de retenção 15 Nm a 720 Nm
Diâmetro da haste Ø 20 mm a Ø 40 mm
Ciclos de aperto 1.000.000
Montagem em qualquer posição
Material Corpo exterior: aço para ferramentas
Ar filtrado e seco em meio pneumático
Faixa de temperatura de operação 10 °C a 45 °C

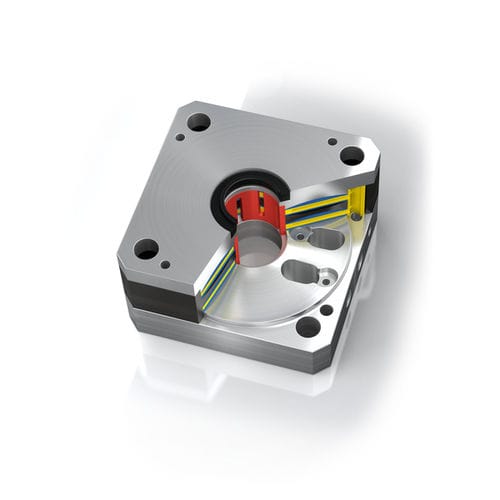

Elementos de Fixação - LOCKED PN
Fixação pneumática de haste para prensas hidráulicas
Com a ajuda de prensas hidráulicas, as peças cerâmicas cortadas são fabricadas durante a semana. Para que as hastes da chapa de estampagem superior e inferior não fiquem flácidas quando a prensa está parada durante o fim-de-semana ou durante as férias e, portanto, têm de...
---
