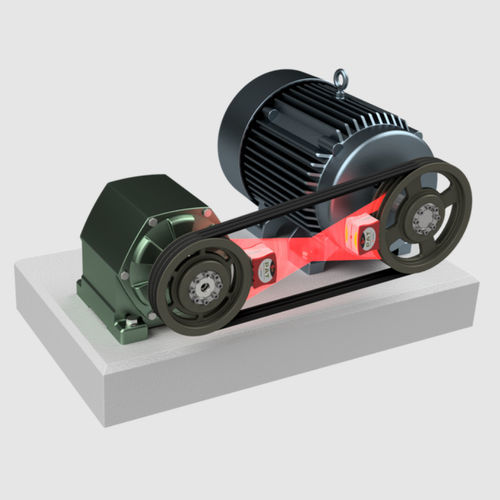

Sistema de alinhamento a laser PAT

para poliaindustrialconvencional

Com o PAT, você nunca está em dúvida se suas transmissões de correia estão alinhadas ou não. Usando a ranhura como referência, você conseguirá um alinhamento preciso que reduz o desgaste da correia, as falhas nos rolamentos e as vibrações. Dois transmissores com linha laser vermelha visível O PAT vem com transmissores laser de duas linhas, cada um equipado com duas guias de mola que se encaixam nas ranhuras das polias. O uso de dois transmissores laser com alvos integrados faz com que seja muito fácil descobrir que tipo de alinhamento é necessário. Paralelo Offset, erro angular e torção são imediatamente visíveis para o operador. Em poucos minutos, o operador pode determinar se a máquina precisa ou não de alinhamento. Montagem dos transmissores As unidades PAT são muito fáceis de montar nas polias. A sonda de ação de mola encontra o centro da ranhura da correia. Os ímãs integrados industriais prendem as unidades à polia em um encaixe perfeito. O PAT é equipado com guias removíveis de vários tamanhos para encaixar em polias de tamanhos padrão A-E (6 mm – 40 mm). Guias adicionais para o alinhamento das correias dentadas estão disponíveis como acessórios. O processo de alinhamento com o PATA linha laser vermelha visível facilita a determinação da posição de suas máquinas acionadas por correia. O processo de alinhamento é tão fácil quanto a montagem. Basta ligar os lasers e olhar para a unidade montada em sentido contrário. O laser desenha uma linha na etiqueta do alvo, como na ilustração à direita. Se necessário, ajuste a posição de sua máquina até que as linhas do laser estejam alinhadas com a marca central em ambas as unidades.
