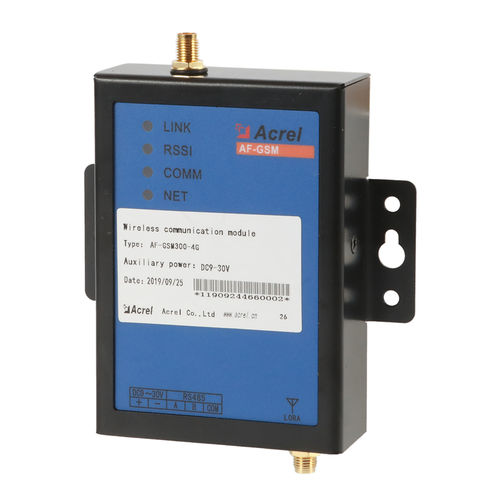

Gateway de comunicação AF-GSM300-4G

GSM4GIP

AF-GSM300-4G Smart Gateway ● Suporta a aquisição de dados da porta serial do protocolo MODBUS RTU e se comunica com o servidor Acrel através do protocolo da plataforma Acrel. ● Suporta a aquisição de dados de até 30 dispositivos MODBUS RTU. ● Suporta a aquisição de 5 campos de endereço de registro para cada dispositivo MODBUS, com cada intervalo de endereço de registro não excedendo 64. ● Suporta o disparo de alarmes por predefinição de endereços de alarme e valores de alarme para cada faixa de endereços MODBUS. Atualmente existem até 14 endereços de alarme para cada campo de endereço. ● Suporta comunicação de transmissão não envernizada MODBUS ou LORA do servidor. ● Ele suporta a conexão do centro de dados por IP fixo e resolução dinâmica de nomes de domínio. Geral AF-GSM é um novo dispositivo de aquisição remota de dados sem fio 4G lançado pela Acrel Electric. Ao adotar design incorporado, é embutido na pilha do protocolo TCP/IP, bem como o poderoso chip microprocessador e watchdog incorporado, portanto, ele tem um desempenho confiável e estável. Funcionamento e visualização 1. LINK: dois segundos de intermitência indicam que está inicializando o módulo sem fio; um segundo de intermitência indica que está conectando o servidor; normalmente ligado indica que foi conectado ao servidor. 2. - PSSI: 1 segundo de sinal intermitente indica que o valor é inferior a 50%; 0,5 segundo de sinal intermitente indica que o valor é superior a 50%; Normalmente no sinal indica que o valor é superior a 80%. 3. - COMM: pisca uma vez quando há um pacote de dados interagindo com o dispositivo de download. 4. - NET: pisca quando há transmissão de dados de rede. A interface de um lado do AF-GSM300/400 é mostrada na Figura 1: Entrada de energia, modo terminal: DC9~30V. Entrada de sinal RS485
