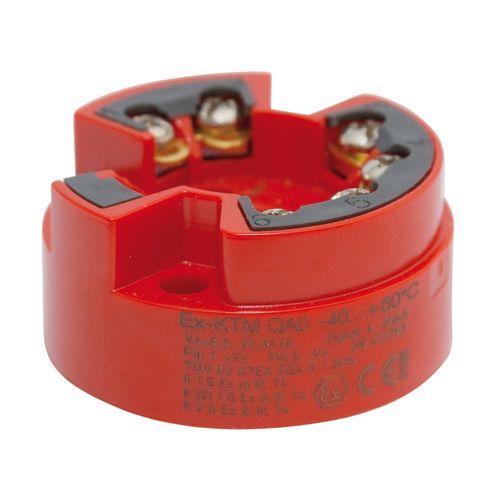

Transmissor de temperatura para montagem em cabeçote TRANSCONT (EX)KTM

de 2 fios4–20 mAà prova de explosão

O transmissor de temperatura Transcont KTM , para ligação a um termómetro de resistência Pt100 é um conversor de sinal de temperatura para medir, converter e monitorizar temperaturas na gama de -100°C a + 600°C com uma gama de medição entre 20 Kelvin e 700 Kelvin. Graças à saída de comutação PNP integrada na versão de 2 fios (4 ... 20 mA), podem ser dispensados em muitos casos dispositivos de avaliação separados. Funktion O transmissor de temperatura Transcont KTM pode ser instalado numa cabeça de ligação (formulário B) ou numa caixa de campo. Uma corrente constante é impressa a partir de uma fonte de corrente integrada através de uma resistência Pt100 de 2 ou 3 fios incorporada no sensor. Esta corrente provoca uma queda de tensão através da Pt100, que aumenta ou diminui dependendo do nível da temperatura média a ser medida. O sinal de tensão proporcional à resistência gerada no Pt100 é registado pelo transmissor, linearizado e convertido num sinal de corrente contínua de 4 ... 20mA ou um sinal de tensão directa de 0 ... 10V. O sinal de voltagem do Pt100 é monitorizado e se o sensor se partir, a informação de falha é fornecida através do sinal de saída 4 ... 20 mA ou 0 ... 10V. Neste caso, o sinal de saída sobe para 21,7 mA ou 10,85 V. No caso de curto-circuito do sensor, o sinal cai para 3,55 mA ou 0 V. Com o transmissor de cabeça de temperatura em tecnologia de 2 fios com 4 ... 20 mA, está opcionalmente integrada uma saída de comutação PNP livremente ajustável, à prova de sobrecarga e curto-circuito, utilizando o princípio de circuito aberto.
