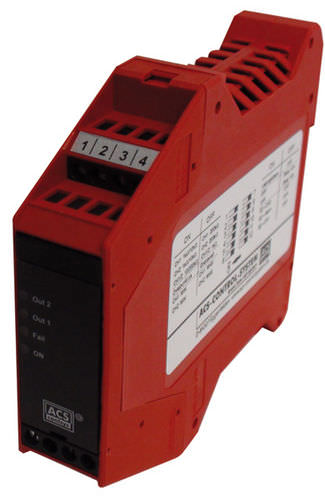

Relé de controle de nível (EX)SRA-100-U0

para trilho DIN

O relé de sonda (Ex) SRA-100-U0 funciona em conjunto com sondas condutoras, como interruptor de limite de nível ou controlo em líquidos condutores, tais como água, álcalis e ácidos. Uma tensão extra-baixa funcional de acordo com a VDE 0100 Parte 410 de aproximadamente 9V é aplicada aos eléctrodos, o que significa que tocar nas sondas é completamente inofensivo. Assim que o material de enchimento condutor de electricidade forma uma ligação entre a terra e, por exemplo, o eléctrodo máximo, flui uma pequena corrente alternada, que é convertida numa saída de relé na electrónica de avaliação. No caso de recipientes metálicos, a parede do recipiente pode ser utilizada como massa, ou um eléctrodo, no caso de recipientes não metálicos. A utilização de tensão alternada evita a corrosão nas hastes da sonda e a decomposição electrolítica do produto. O dispositivo pode funcionar com bloqueio de relé ou pontos de comutação mínimos e máximos, assim como um indicador de nível limite duplo com duas saídas separadas. Isto permite implementar uma variedade de tarefas de medição, tais como transbordamento, protecção contra funcionamento a seco, controlo de dois pontos, detecção de humidade, etc. A sensibilidade à condutividade do líquido pode ser ajustada através de um ajuste grosseiro e fino. Com um atraso de comutação ajustável até cerca de 8 segundos, quaisquer movimentos de onda no recipiente são mascarados. Como outras características especiais, o relé de sonda (Ex) SRA-100-U0 oferece monitorização de ruptura de linha com um relé de alarme, uma alimentação de amplo alcance de 20 ... 253V AC / DC e a opção de utilizar os eléctrodos em áreas Ex (até à Zona 0).
