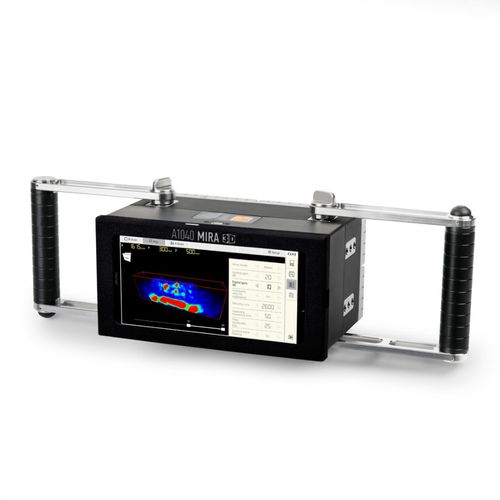

Detector de falhas por ultrassom A1040 MIRA 3D

para estrutura de concretoportátil

TOMÓGRAFO ULTRA-SÓNICO DE ÚLTIMA GERAÇÃO PARA AVALIAÇÃO DA QUALIDADE DE ESTRUTURAS DE BETÃO: MEDIÇÃO DA ESPESSURA, LOCALIZAÇÃO DE VERGALHÕES, DETECÇÃO DE FALHAS POR ULTRA-SOM O A1040 MIRA 3D é um sistema de tomografia ultra-sónica de baixa frequência adequado para a avaliação manual e automática de estruturas de betão. Devido à sua nova tecnologia de sensor A-DPC®, o novo MIRA fornece uma profundidade de penetração imbatível, sensibilidade de inspeção e resolução de imagem através da implementação de FMC / TFM tridimensional em cada posição do instrumento. O instrumento consiste num corpo leve com 4 x 8 transdutores Active Dry-Point-Contact com circuitos integrados de receção de impulsos e eletrónica DAQ paralela ligada sem fios ao potente smartphone que implementa algoritmos de reconstrução e visualização de imagens através de unidades de processamento gráfico paralelas a bordo. Esta solução de hardware permite alcançar o mais alto desempenho para imagens 3D-TFM em tempo real. Com técnicas de transmissão especiais, como o E-Boosting, foi alcançada uma profundidade de penetração excecional, mesmo utilizando a abertura ativa relativamente pequena do instrumento. No entanto, para uma extensão adicional da gama de inspeção, a extensão arbitrária da abertura pode ser utilizada por duas ou mais unidades de matriz numa configuração. O software MIRA NEO DESKTOP para controlo remoto da unidade e visualização e análise 3D de Big Data é uma parte essencial do instrumento fornecido no conjunto de entrega padrão. O formato de dados aberto para desenvolvimentos personalizados pelo utilizador - para aplicações offline e online - completa o pacote funcional deste extraordinário instrumento.
