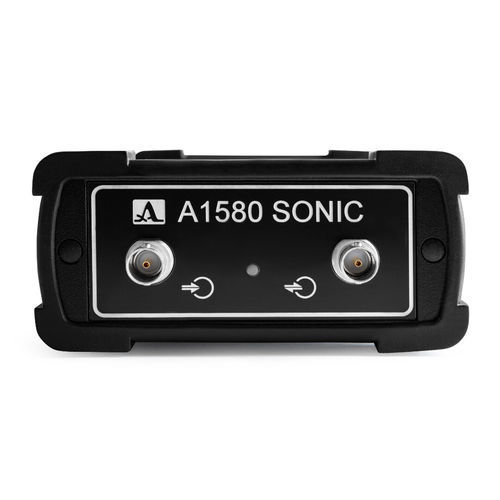

Sistema de aquisição de dados ultrassônico A1580 Sonic

sonoropara END ultra-sônicospara laboratório

Visão geral
Front-end pulser‑receiver ultrassônico OEM universal e unidade de aquisição de dados de banda larga, projetada para uso autónomo e integrado em aplicações de ensaio e medição laboratoriais e industriais. Adequada para acionar transdutores Dry‑Point‑Contact (DPC) e transdutores piezoelétricos convencionais numa ampla faixa de frequências. Possui transferência de dados sem fios e um SDK documentado para integração e desenvolvimento de aplicações personalizadas.

Aplicações

• Medições de velocidade de pulso (pulse velocity)
• Aquisição de dados pulse-echo para deteção de defeitos
• Aquisição de dados sincronizada por posição com manipuladores de inspeção
• Aquisição sincronizada no tempo com máquinas de ensaio de materiais (tração, compressão)

Dados técnicos (tabela extraída)
TRANSMISSOR
Tensão de saída do transmissor: 200 V
Sequência de excitação: Meander, 0,5 a 8,0 períodos
Taxa de repetição de pulsos: 1 – 3.500 Hz

RECEPTOR
Comprimento do vetor de aquisição: 128k amostras
Taxas de amostragem (MHz): 1, 10, 25, 50, 100
Frequências de filtro (FIR): configuráveis
Largura de banda de recepção: 10 kHz – 16 MHz
Faixa dinâmica do amplificador: 0 a 80 dB
Faixa dinâmica do atenuador: -20 a 0 dB
Intervalo de ajuste de ganho: 0 a 100 dB (passo 1 dB)
Pontos programáveis do DAC: 128k
Faixa dinâmica do DAC: 40 dB
Fator de média: 1 a 256

DIMENSÕES E PESO
Dimensões do bloco eletrónico: 116 × 56 × 230 mm
Peso do bloco eletrónico: 0,9 kg
Intervalo de temperatura de funcionamento: -20 a +45 °C

INTERFACES DE DADOS
Ethernet sem fios: IEEE 802.11n (54 Mbit)
Ethernet: 100 Mbit
Entrada de trigger externa: TTL

Kit de entrega

• Unidade electrónica A1580 Sonic (1)
• Adaptador de rede com cabo 220 V → 15 V (1)
• Cabo Ethernet 1,5 m (1)
• Antena Wi‑Fi (1)
• Manual do utilizador para kit de integração (SDK) (1)
• Software introdutório "ACS Mathilda" Windows GUI (1)

Documentos
Folheto do produto (PDF) disponível para o A1580 Sonic.

Características / especificações técnicas

• Saída transmissor 200 V; excitação meander 0,5–8,0 períodos; taxa de pulsos 1–3.500 Hz
• Largura de receção 10 kHz–16 MHz; taxas de amostragem até 100 MHz; comprimento do vetor 128k amostras
• Faixa dinâmica do amplificador 0–80 dB; atenuador -20–0 dB; ganho ajustável 0–100 dB (passo 1 dB)
• DAC programável (128k pontos, faixa 40 dB); fator de média 1–256
• Interfaces: wireless IEEE802.11n e Ethernet 100 Mbit; trigger externo TTL
• Bloco electrónico compacto 116 × 56 × 230 mm; peso 0,9 kg; funcionamento -20 a +45 °C
• Inclui SDK e aplicação Windows GUI introdutória para integração
