Sistema de inspeção ultrassônico Ranger A1050

manualautomáticode espessura

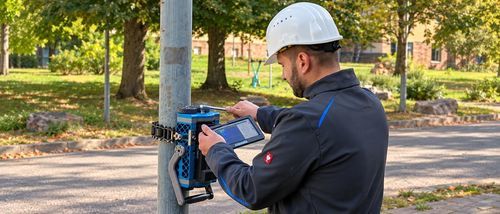

Visão geral O A1050 RANGER é um sistema compacto de inspeção ultrassônica por ondas guiadas, projetado para detecção rápida de corrosão oculta em tubos e postes de iluminação, especialmente em áreas de difícil acesso, como sob suportes. Utilizando transdutores Dry-Point-Contact (DPC), o sistema não requer acoplante e facilita a atuação em campo. O scanner realiza uma varredura circunferencial completa de 360° e gera imagens B-scan de alta resolução que indicam localização e gravidade da corrosão. A unidade eletrônica portátil e a interface em tablet permitem configuração rápida e visualização no local.

Principais características

• Varredura com manipulador adaptativo ou manual com duas alças e régua magnética para espaços confinados.
• Aquisição de dados ultrassônicos em várias posições equidistantes ao redor da circunferência do tubo (aquisição multicanal).
• Reconstrução B-scan em tempo real com SAFT para localizar e avaliar danos por corrosão.

Aplicações Detecção de corrosão oculta e perda de espessura em estruturas metálicas, como tubulações e postes de iluminação, particularmente em áreas de difícil acesso (por exemplo, sob suportes). O sistema inspeciona toda a circunferência (360°) com ondas guiadas e transdutores DPC, adquirindo dados multicanais e gerando imagens B-scan sem desmontar a estrutura ou interromper a operação.

Conteúdo da entrega (incluído / opções)

• Unidade eletrônica A1050 RANGER (Tablet-PC em estojo protetor)
• Tablet-PC Android em estojo protetor
• Manipulador de inspeção adaptativo, aplicável a vários diâmetros de tubo
• Fonte de alimentação Type-C para unidade eletrônica e Tablet-PC
• Maleta rígida de transporte
• Opcional: duas alças para coleta manual de dados (sem manipulador)

Documentação

• Folheto do produto (ficha técnica) disponível
• Manual do usuário e notas de aplicação disponíveis
• Downloads de firmware e software disponíveis

Especificações técnicas

• Tecnologia de medição: Ondas ultrassônicas guiadas (modo SH0)
• Transdutores: Dry-Point-Contact (DPC), sem necessidade de acoplante
• Frequência de operação: 50 kHz
• Alcance de inspeção: até 3 m (9,8 ft)
• Número de canais DAQ: 32
• Diâmetros aplicáveis: 70 mm – 380 mm (2,7" – 15")
• Tempo de operação por carga de bateria: até 10 horas
