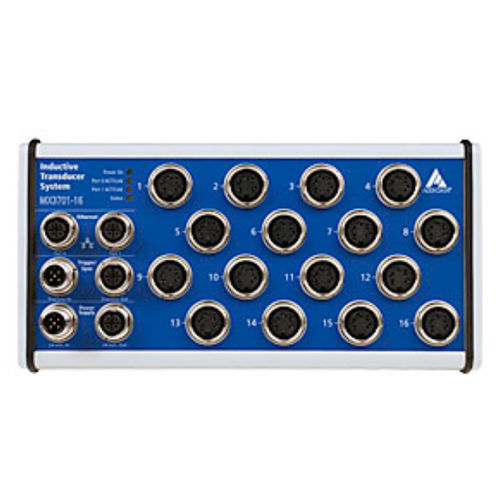

Sistema de medição de comprimento MSX-E3701

de temperaturaópticoindutivo

O sistema Ethernet para medição de comprimento MSX-E3701 / MSX-E3700 tem 8/16 entradas para transdutores indutivos (Half-Bridge, LVDT, Mahr oder Knaebel) e 1 saída digital, 24 V, com lógica de comparação. O sistema foi desenvolvido para a medição dinâmica de comprimentos em ambientes industriais agressivos. Possui uma robusta caixa metálica normalizada com o grau de proteção IP 40 (MSX-E3700) ou IP 65 (MSX-E3701) e uma gama de temperaturas alargada de -40°C a +85°C. O processador ARM®9 de 32 bits permite o cálculo dos valores adquiridos. O modo de desenvolvimento permite personalizar as aplicações individualmente. Através da ligação sincronizada, vários sistemas MSX-E podem ser ligados em cadeia e sincronizados entre si na gama dos µs. Características Processador ARM®9 de 32 bits Caixa metálica padronizada e robusta Entradas para transdutores 8 ou 16 entradas para transdutores, 24 bits, conetor fêmea M18 de 5 pinos Meia ponte (HB), LVDT, compatível com Mahr, Knaebel Diagnóstico em caso de curto-circuito ou rutura de linha precisão de 16 bits Características de segurança LEDs de estado para diagnóstico rápido de erros Isolamento ótico Filtros de entrada Proteção contra sobretensão ± 40 V Monitorização da temperatura interna Interfaces Entrada de disparo rápido de 24 V Comutador Ethernet com 2 portas Entrada/Saída de sincronização/acionamento Entrada de linha para alimentação de 24 V e ligação em cascata
