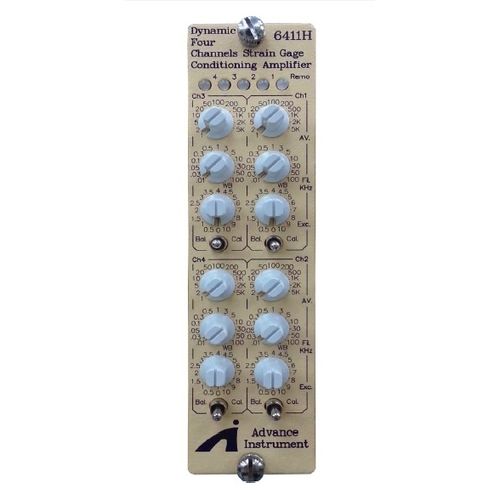

Amplificador de sinal 6411H

condicionadordiferencialde banda larga

O Sistema de Condicionamento de Sinal 6411H é projetado com e incorpora todas as características necessárias para o condicionamento dinâmico preciso de entradas de strain gage e transdutor nos ambientes operacionais mais severos. 6411H Os sinais de baixo nível do Condicionador de Sinal e do amplificador para saídas de alto nível para vários canais podem ser simultânea e dinamicamente gravados e exibidos em dispositivos externos. Aplicações: ● Teste dinâmico de material ● Análise de tensão/esforço ● Teste dinâmico de elasticidade de material ● Condicionamento de Sinal SHPB ● Acondicionamento de sinal de célula de carga ● Acondicionamento do Sinal de Tensão de Folha ● Condicionamento de sinal do sensor piezo resistivo ● Condicionamento do Sinal do Semicondutor do Strain Gage Características - Amplificador de sinal diferencial com alta largura de banda até 200k Hz - Precisão de ganho ± 0,1%, - Passo de ganho : 1, 2, 5, 10, 20, 50, 100, 200, 500.1000, 2000 a 5000 por interruptor rotativo - Linearidade de ganho 0,01% - Ganho totalmente calibrado de 1 a 5.000 - 4 Canais por Módulo - Aceita strain gage tipo folha, piezoresistivo, potenciômetros, etc. - Excitação de passos de ponte selecionável (16bits): 0.5 a 10V - Amplificador plug-in - Equilíbrio automático da ponte, com EEROM para preservar o equilíbrio sem energia - Construído com todas as pontes completas incluindo 120 Ω ou 1000 Ω e 350 Ω dummies. - Embutido com circuitos de calibração de derivação - Incorporado com filtro passa-baixo Bessel de quatro pólos com frequências de corte de 10 Hz, 30 Hz,50 Hz ~100k Hz e banda larga (14 posições) - Outros tipos de filtros e frequência de corte são possíveis - Monitorização do painel frontal: Estado de equilíbrio automático
