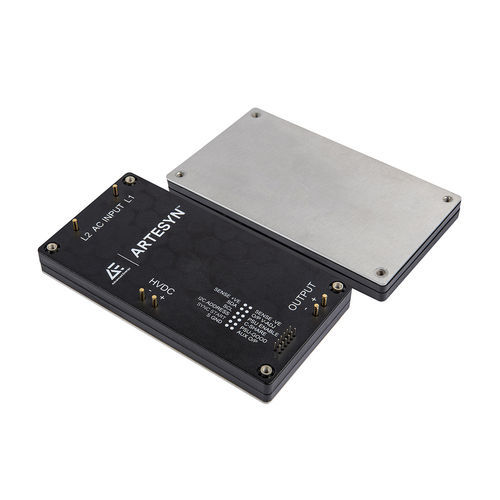

Módulo de potência digital AIF13WAC series

CCACDC

Visão geral
A série AIF13WAC fornece 600 W num formato full‑brick para PCB (aprox. 2,4 in x 4,6 in x 0,55 in de altura), oferecendo um caminho de atualização direto a partir de unidades de 500 W e simplificando o projeto da aplicação. Estes módulos AC‑DC full‑brick de 600 W apresentam controlo digital completo via PMBus, limitação interna de corrente de arranque, partilha ativa de corrente para paralelismo e uma saída auxiliar de 10 V para as alimentações do sistema. Estão otimizados para instalações com arrefecimento por contacto, como caixas IP seladas.

Características

• Gama de entrada ampla: 86–264 VAC, 47–63 Hz
• Saída isolada nominal: 48 VDC com auxiliar 10 V (250 mA)
• Potência de saída: 600 W (48 V, até 13 A)
• Eficiência: até 94 % (típ., high‑line)
• Ruído de saída: 480 mV pk‑pk máx.
• Limitação interna de corrente de arranque e hold‑up HVDC: 380 VDC
• Isolamento: 4000 VDC entrada‑para‑saída; 2500 VDC entrada‑para‑placa base; 1000 VDC saída‑para‑placa base
• Capacidade de paralelizar: até 3 unidades com partilha ativa de corrente
• Otimizado para aplicações com arrefecimento por contacto

Benefícios

• Caminho de atualização direto a partir dos produtos full‑brick de 500 W para maior densidade de potência
• Menos componentes externos graças ao controlo digital PMBus e monitorização
• Paralelização simplificada com partilha ativa de corrente e sinalização PSU‑good
• Maior fiabilidade do sistema por limitação interna de corrente de arranque e concepção térmica para arrefecimento por contacto

Especificações (tabela)
Potência de saída (W): 600
Tensão de entrada (V): 86 - 264 VAC
Temperatura de funcionamento (°C): 105 degC baseplate (condições contact‑cooled)
Comprimento (Polegadas): 4.6
Largura (Polegadas): 2.4
Altura (Polegadas): 0.5
Tipo de montagem: BMP; Through Hole
Corrente de saída mínima (A): 0
Corrente de saída máxima (A): 13
Saída auxiliar: 10 V @ 250 mA
Eficiência: Até 94 % (high‑line)
Garantia (Anos): 2

Especificações técnicas

• Série: AIF13WAC (full‑brick AC‑DC 600 W)
• Saída nominal: 48 VDC, auxiliar 10 V @ 250 mA
• Corrente máxima de saída: 13 A
• Gama de entrada: 86–264 VAC, 47–63 Hz
• Eficiência: até 94 % (típ., high‑line)
• Ruído de saída: até 480 mV pk‑pk
• Hold‑up (HVDC): 380 VDC
• Faixa de ajuste da saída: -20 % a +10 % Vout (controlo)
• Isolamento: 4000 VDC entrada‑para‑saída; 2500 VDC entrada‑para‑placa base; 1000 VDC saída‑para‑placa base
• Capacidade de paralelizar: até 3 unidades com partilha ativa de corrente
• Térmico: 100 % de potência a 100°C placa base (contact‑cooled)
• Controlo: Controlo digital completo (PMBus), enable, sinal PSU‑good
• Mecânica: montagem PCB full‑brick (~2.4" x 4.6" x 0.5")
• Proteção/características: limitação interna de corrente de arranque, optimização para caixas com arrefecimento por contacto
