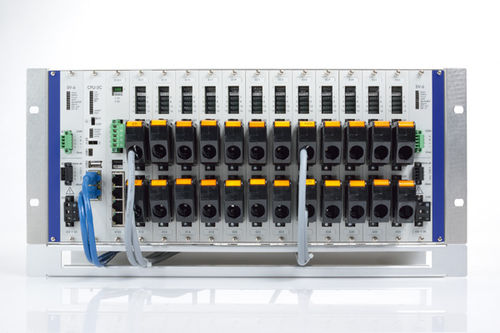

Controlador de subestação BCU-50

net-line BCU-50 | Controlador modular de estação de ancoragem Placas de entrada/saída em 14 slots Cascata até 16 quadros de módulos. Até 6 segmentos de rede Ethernet separados com túnel VPN DNP3, ligação de contador SYM² 4 interfaces de série com protocolo IEC 60870-5-10x 224 E/S digitais*, 112 E/S analógicas* BCU-50 - Robustez em toda a linha Os controladores de estação Bay na fonte de alimentação eléctrica têm de suportar requisitos ambientais especiais, especialmente quando a automação de estação é utilizada em equipamento de alta tensão, componentes de sistema com forte vibração ou geradores de choque, bem como ambientes com risco sísmico. Áreas de utilização Controlador de estação e de cais em comutadores de média e alta tensão Gateway e router de comunicação entre bus de estação, bus de campo e sistemas de controlo Unidade de monitorização e controlo para serviços públicos, gestão de resíduos e indústria transformadora Tal como no seu irmão FW-50, um ponto forte do BCU-50 reside na implementação de tarefas de comunicação com subestações e sistemas de controlo de muitos fabricantes diferentes. DesignControlador modular de bay station para automação de subestações, em cascata BCU-50-M: V2a/rack de alumínio com 7 ranhuras BCU-50-L: V2a/rack de alumínio com 14 ranhuras ConfiguraçãoExemplo: Expansão máxima de entrada/saída 14 ranhuras de E/S (até 224 E/S dedicadas), 2 Ethernet 10/100BaseTx auto-MDIX Exemplo: comunicação máx 6 comutadores integrados de 4 RJ-45 10/100 MBit/s ou FO ST/SC 100 Mbit/s + RJ45 4 interfaces série, 8 ranhuras E/A (até 128 E/S dedicadas) 28 FO-links série como acoplador em estrela, por exemplo, para dispositivos de proteção
